Ø8 mm 贯通孔
空心轴使电机中心线保持贯通，便于沿旋转轴线穿线或走管。
SP42HS 42 mm 混合式空心轴步进电机
混合式空心轴步进电机
SP42HS 系列是一款紧凑型 42 mm 混合式步进电机，配备 8 mm 贯通式空心轴、最高 0.48 N·m 保持转矩及可选 EK2 和 EK7 编码器。
定位精度
高扭转刚度及在减速器整个使用寿命内保持稳定的扭转回程间隙，确保性能始终一致。
紧凑设计
高性能与短机身设计带来高转矩密度
低维护
高质量标准带来更长的使用寿命和维护周期
技术数据
紧凑型贯通轴运动
42 mm 混合式步进电机，配备 8 mm 贯通孔
42 mm 混合式空心轴步进电机采用轴线贯通设计，保持转矩最高 0.48 N·m，并可选 EK2 和 EK7 编码器，适用于紧凑型精密组件。

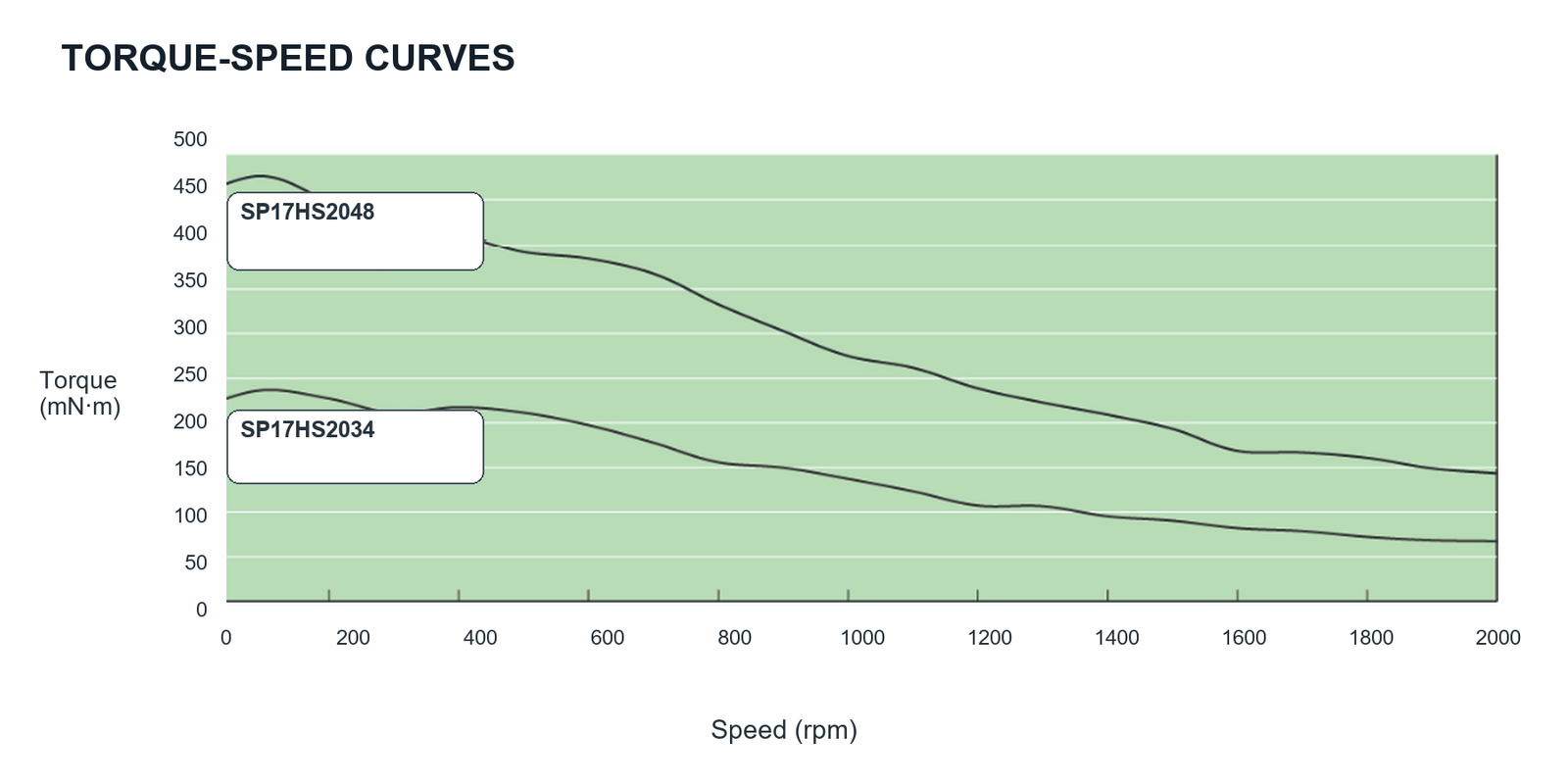

两档转矩
两种经验证的电机长度可提供 0.25 / 0.48 N·m 两档保持转矩。
可选编码器反馈
EK2 和 EK7 编码器可选多种分辨率和输出配置。
工程信息
技术数据
42 mm机座尺寸
0.25–0.48 N·m保持转矩
Ø8 mm贯通孔
34.1 / 48.1 mm电机长度
电机
电气与机械参数
| 型号 | 额定电压 | 电流 | 电阻 | 电感 | 保持转矩 | 定位转矩 | 电机长度 |
|---|---|---|---|---|---|---|---|
| SP17HS2034 | 3.8 V | 1.0 Arms | 3.6 Ω | 4.5 mH | 0.25 N·m | 0.014 N·m | 34.1 mm |
| SP17HS2048 | 2.25 V | 2.5 Arms | 1.0 Ω | 1.8 mH | 0.48 N·m | 0.02 N·m | 48.1 mm |

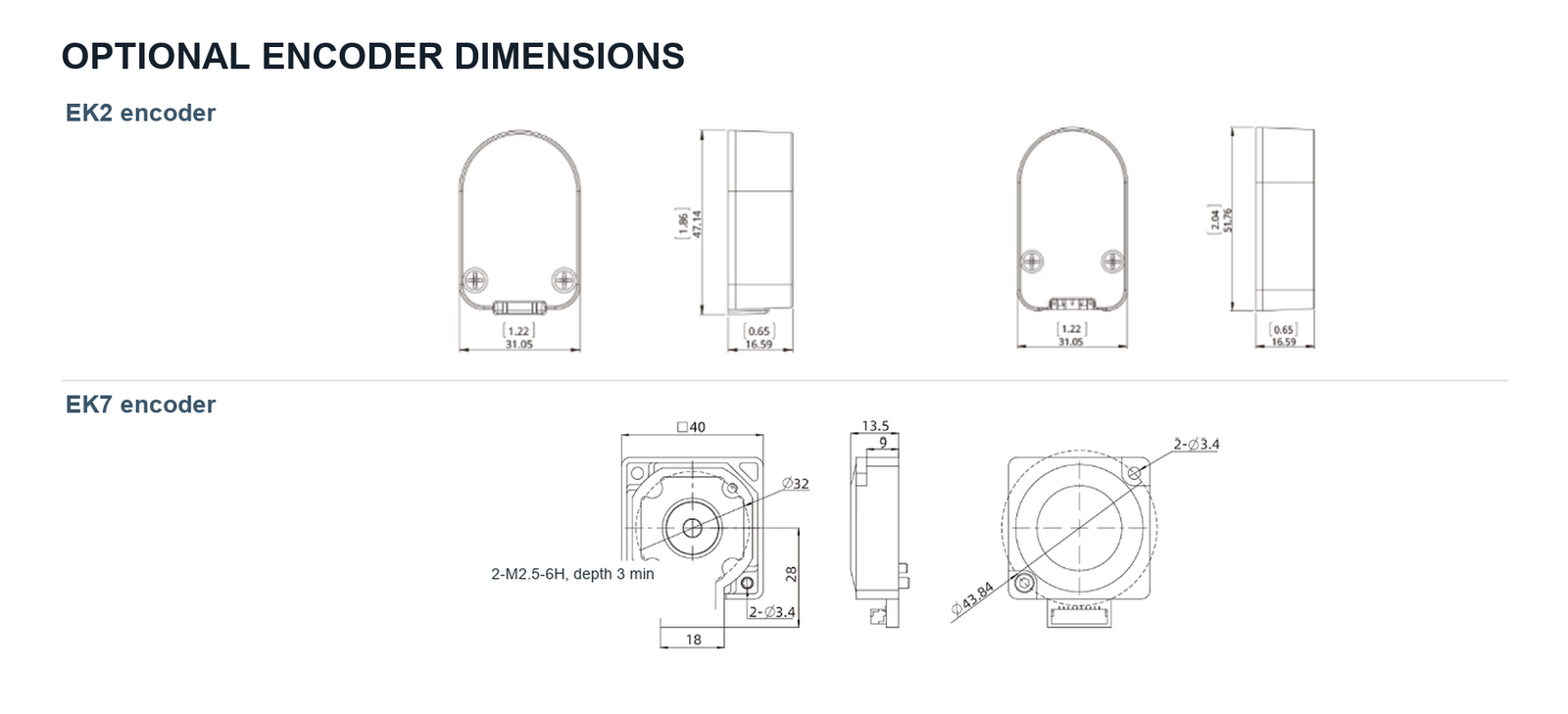

编码器选项
EK2 分辨率与输出代码
| 分辨率（PPR） | 50 | 100 | 192 | 200 | 250 | 256 | 360 | 400 | 500 | 720 | 900 | 1000 | 1250 | 2000 | 2500 | 4000 | 5000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 单端代码 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | — | — | — | — |
| 差分代码 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q |
编码器选项
EK7 分辨率选项
| 输出代码 | 0 / A | 1 / B | 2 / C | 3 / D | 4 / E | 5 / F | 6 / G | 7 / H | 8 / I | 9 / J |
|---|---|---|---|---|---|---|---|---|---|---|
| 分辨率 | — | — | — | 1000 PPR | — | — | 2000 PPR | — | — | — |
灵活集成
在紧凑型 42 mm 机座中保持旋转轴线贯通。
空心轴结构支持沿轴线穿线，两种电机长度为精密设备提供实用的转矩选择。
- Ø8 mm 连续贯通孔
- 四线双极电机连接
- 可选 EK2 和 EK7 编码器配置
应用领域
中心轴线贯通的紧凑型旋转运动
SP42HS 适用于需要可控旋转定位和沿轴线穿线的组件。
光学定位
调节机构可沿旋转轴线布置光路或线缆。
医疗仪器
紧凑型旋转模块可通过电机中心有序布置线缆或介质管路。
精密仪器
空间受限的定位机构可选编码器反馈。
紧凑型机器人
开放式中心通道有助于关节和末端执行器布置线缆或管路。
系统集成
经验证的机械与电气设计接口
请根据所需转矩、转速与反馈接口选择电机长度、绕组及编码器配置。
电机型号SP17HS2034 / SP17HS2048
保持转矩0.25 / 0.48 N·m
轴结构Ø10 mm 外轴，带 Ø8 mm 贯通孔
引线4 根引线，AWG26，320 ±20 mm
编码器选项EK2 和 EK7
与我们的工程师讨论您的空心轴运动需求
请提供负载、速度、接线、编码器及安装要求，以便获得产品选型与集成支持。
