面向真空环境的设计
适用于需要洁净材料和受控环境的设备。
20/28 mm 真空步进电机
真空两相步进电机
真空兼容电机，可实现精密运动和重复定位，并便于集成到严苛的真空设备中。
定位精度
高扭转刚度及在减速器整个使用寿命内保持稳定的扭转回程间隙，确保性能始终一致。
紧凑设计
高性能与短机身设计带来高转矩密度
低维护
高质量标准带来更长的使用寿命和维护周期
技术数据
面向真空设备的精密运动
在严苛真空环境中实现可靠的受控运动
专用电机平台，可在先进真空系统内实现精确定位和可靠运行。
精密运动
可为高要求设备运动轴实现可重复定位。
灵活集成
原始额定数据支持机械和电气规划。
工程信息
技术数据

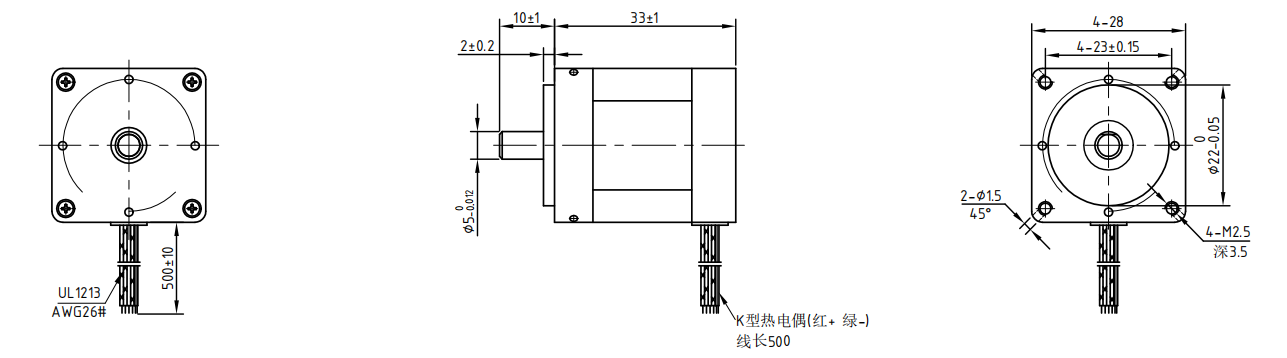

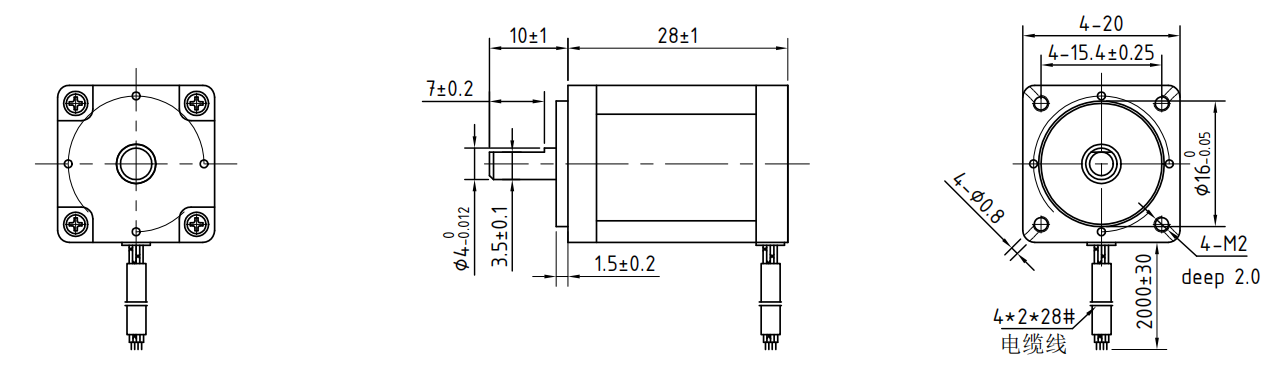

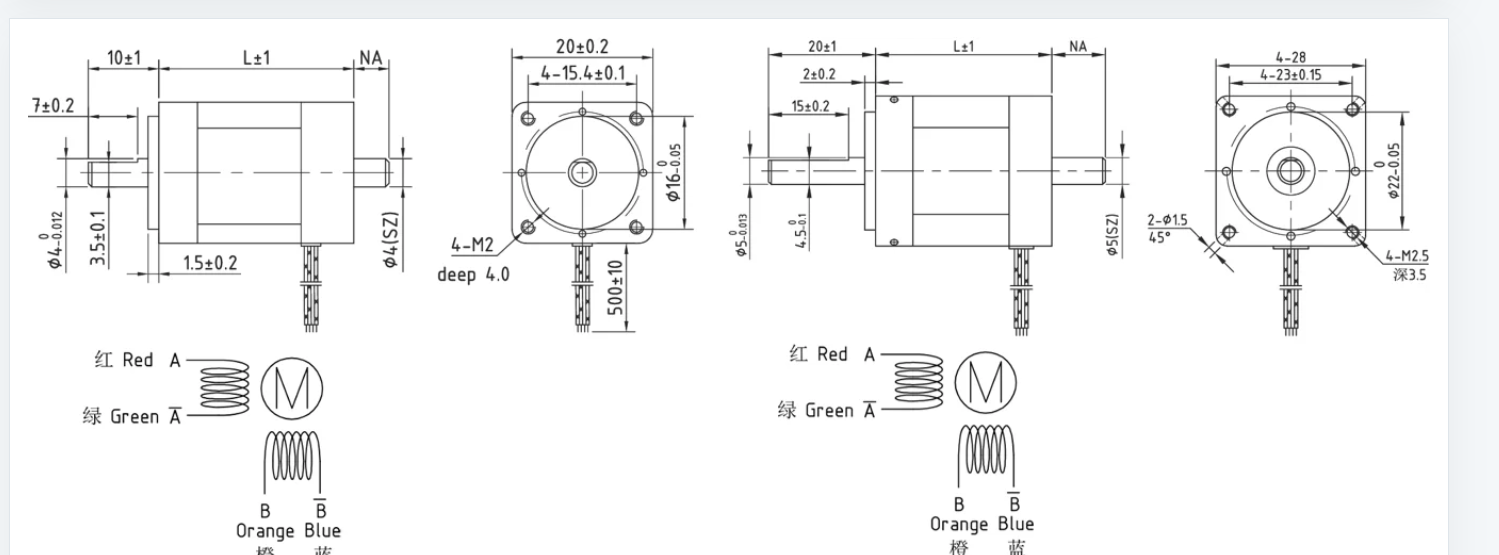

20 mm 和 28 mm 真空步进电机各型号的电气、机械及负载规格。
工程数据
通用规格
| 规格 | 数值 | 规格 | 数值 |
|---|---|---|---|
| 步距角 | 1.8° | 绝缘等级 | B 级 |
| 径向间隙 | 0.025 mm（450 g 负载） | 耐电压 | 500 VAC，50 Hz，1 mA，1 分钟 |
| 轴向间隙 | 0.075 mm（920 g 负载） | 电机温升 | 最高 80°C（额定电流、大气压环境） |
| 电阻精度 | ±5% | 环境温度 | 温度等级可选 |
| 电感精度 | ±10% | 径向载荷 | 20/28 系列最大 10 N（距法兰端面 20 mm 处） |
| 绝缘电阻 | 100 MΩ | 轴向载荷 | 20 系列最大 2 N；28 系列最大 5 N |
工程数据
型号规格
| 型号 | 步距角（°） | 机身长度 Lmax（mm） | 额定电流（A） | 相电阻（Ω） | 相电感（mH） | 保持转矩（N·m） | 转子惯量（g·cm²） | 重量（kg） | 推荐驱动器 |
|---|---|---|---|---|---|---|---|---|---|
| YC20242** | 1.8 | 42（可选 28） | 0.5 | 11.8 | 5.5 | 0.036 | 2.7 | 0.1 | DM422S |
| YC28251** | 1.8 | 51（可选 33） | 0.5 | 11 | 11 | 0.14 | 18 | 0.24 | DM422S |
最终工作点和安装条件请与聚光宇业工程团队确认。
系统集成
完整规划真空运动轴
系统设计时，请确认真空等级、负载曲线、线缆、控制器接口和热条件。
- 确认目标真空等级和材料
- 根据工作周期匹配转矩和转速
- 规划线缆和真空馈通接口
应用领域
专为严苛真空自动化而设计
适用于同时要求真空兼容性和精密运动的场合。
半导体设备
用于传输、对准和工艺辅助运动。
真空镀膜
用于沉积设备的定位轴。
实验室系统
研究腔体和分析仪器。
精密运动平台
旋转和直线定位组件。
欢迎与我们的工程师讨论 20/28 mm 真空步进电机需求。
请提供负载、速度、工作周期、控制器及安装要求，以便我们支持型号选择和系统集成。
