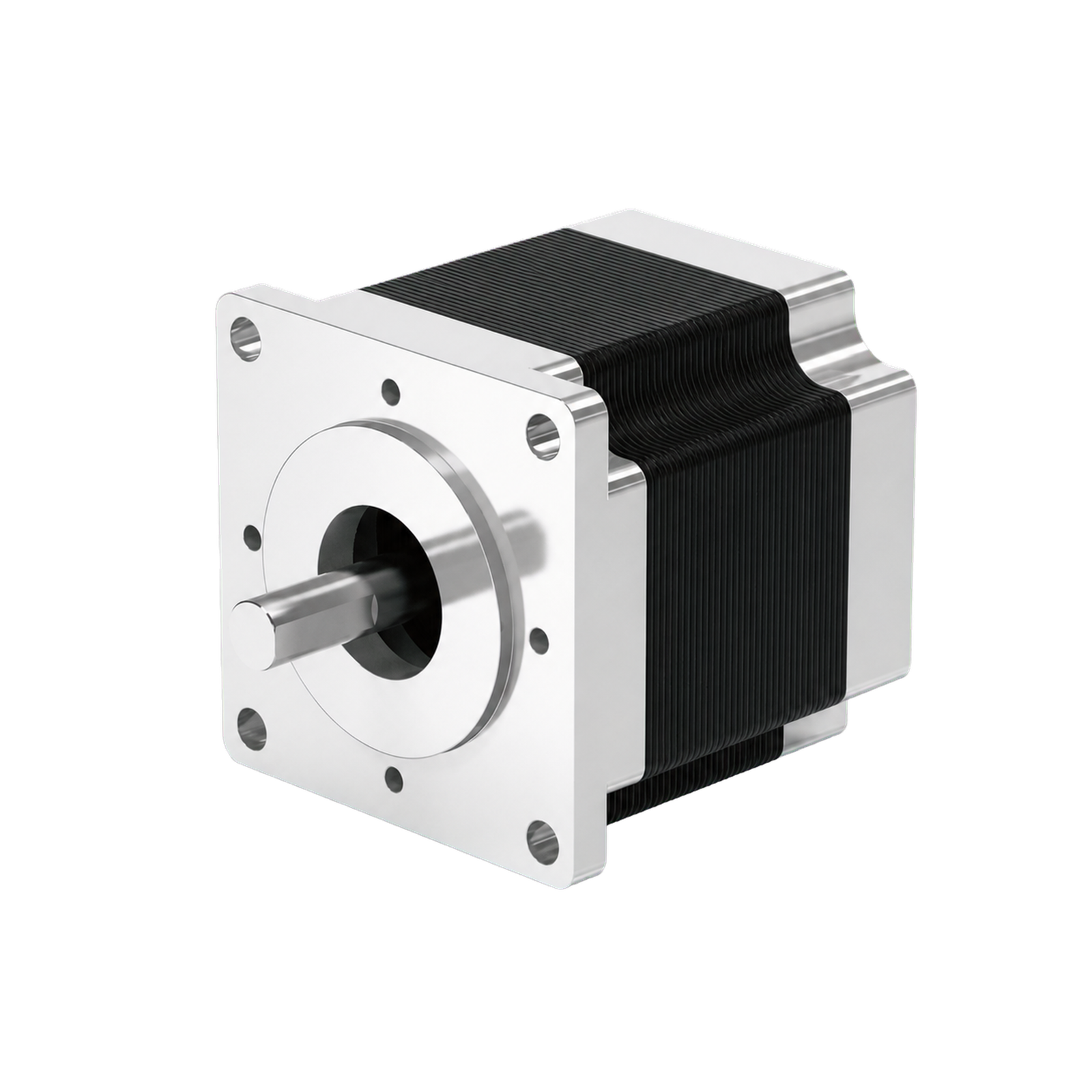

57 mm 真空步进电机

真空两相步进电机

高转矩 57 mm 真空步进电机，保持转矩 2.0 N·m、额定电流 2.0 A，并可按需配置真空、温度及耐辐射等级，适用于严苛自动化系统。

定位精度

高扭转刚度及在减速器整个使用寿命内保持稳定的扭转回程间隙，确保性能始终一致。

紧凑设计

高性能与短机身设计带来高转矩密度

低维护

高质量标准带来更长的使用寿命和维护周期

技术数据

57 mm 真空运动平台

面向严苛真空环境的高转矩定位

两相四线混合式真空步进电机，以 57 mm 机座为基础，兼顾稳定定位、高保持转矩及面向具体应用的环境配置。

高真空适用能力

指定配置可用于低至 1.0 × 10⁻⁸ Pa。

宽温配置选项

针对具体应用选用材料和制造工艺，可支持 −196°C 至 +300°C 的环境。

耐辐射选项

可提供适用于辐射环境的专用配置，最高可达 10⁶ Gy。

2.0 N·m 保持转矩

57 mm 平台可为严苛精密运动轴提供强劲的保持能力。

高洁净度设计

材料选择及表面处理工艺可满足高洁净度设备的应用要求。

按应用定制

可与工程团队评估轴伸、电缆、冲击、振动、碰撞及兼容减速器等要求。

工程信息

技术数据

以下为经核对的型号数据，便于电气选型、机械集成及工作点评估。

57 mm机座尺寸

SPHY5776**产品型号

2.0 N·m保持转矩

1.0 × 10⁻⁸ Pa真空等级选项

型号数据

型号规格

以下为 57 系列电机的技术参数。

SPHY5776 型号参数
型号	步距角	机身长度 Lmax	额定电流	相电阻	相电感	保持转矩	转子惯量	重量	推荐驱动器
SPHY5776**	1.8°	76 mm（可选 55 mm）	2.0 A	2.7 Ω	9 mH	2.0 N·m	480 g·cm²	1.2 kg	M542C

通用数据

通用规格

包含机械、绝缘及载荷等通用限制参数。

57 mm 真空步进电机通用规格
规格	数值
步距角	1.8°
径向间隙	0.025 mm（450 g 负载）
轴向间隙	0.075 mm（920 g 负载）
电阻精度	±5%
电感精度	±10%
绝缘电阻	100 MΩ
绝缘等级	B 级
耐电压	500 VAC, 50 Hz, 1 mA, 1 min
电机温升	最高 80°C（额定电流、常压）
环境温度	可选等级
径向载荷	最大 75 N（距法兰端面 20 mm）
轴向载荷	最大 15 N

技术图纸

外形尺寸、接线与性能

技术图纸分别展示，以确保清晰易读。最终配置及工作点请在定型前与工程团队确认。

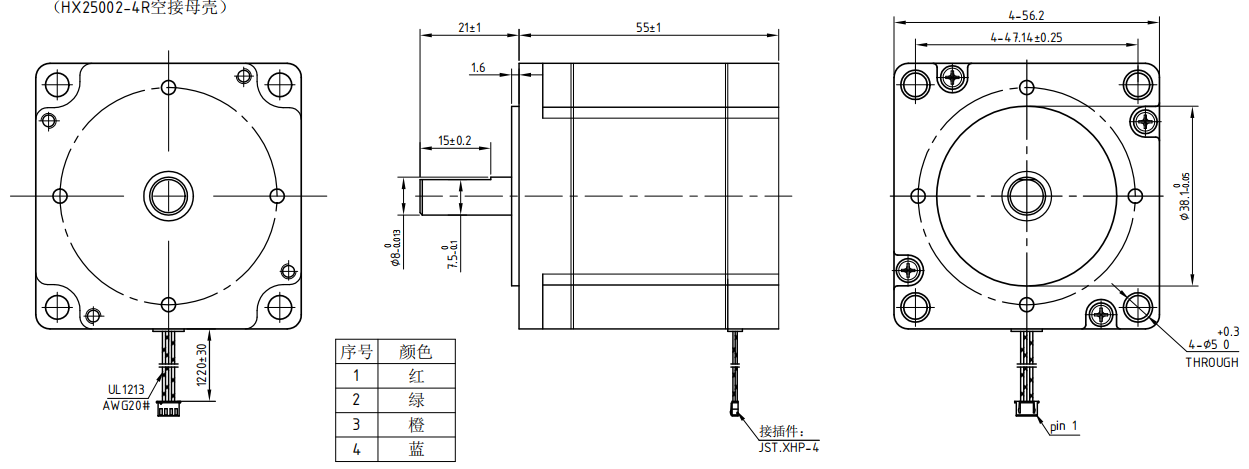

SPHY5776 真空步进电机机械尺寸 — FK 配置的机械尺寸图。图示电机机身长度为 55 mm；标准表格值为 76 mm，并可选 55 mm；尺寸单位为毫米。

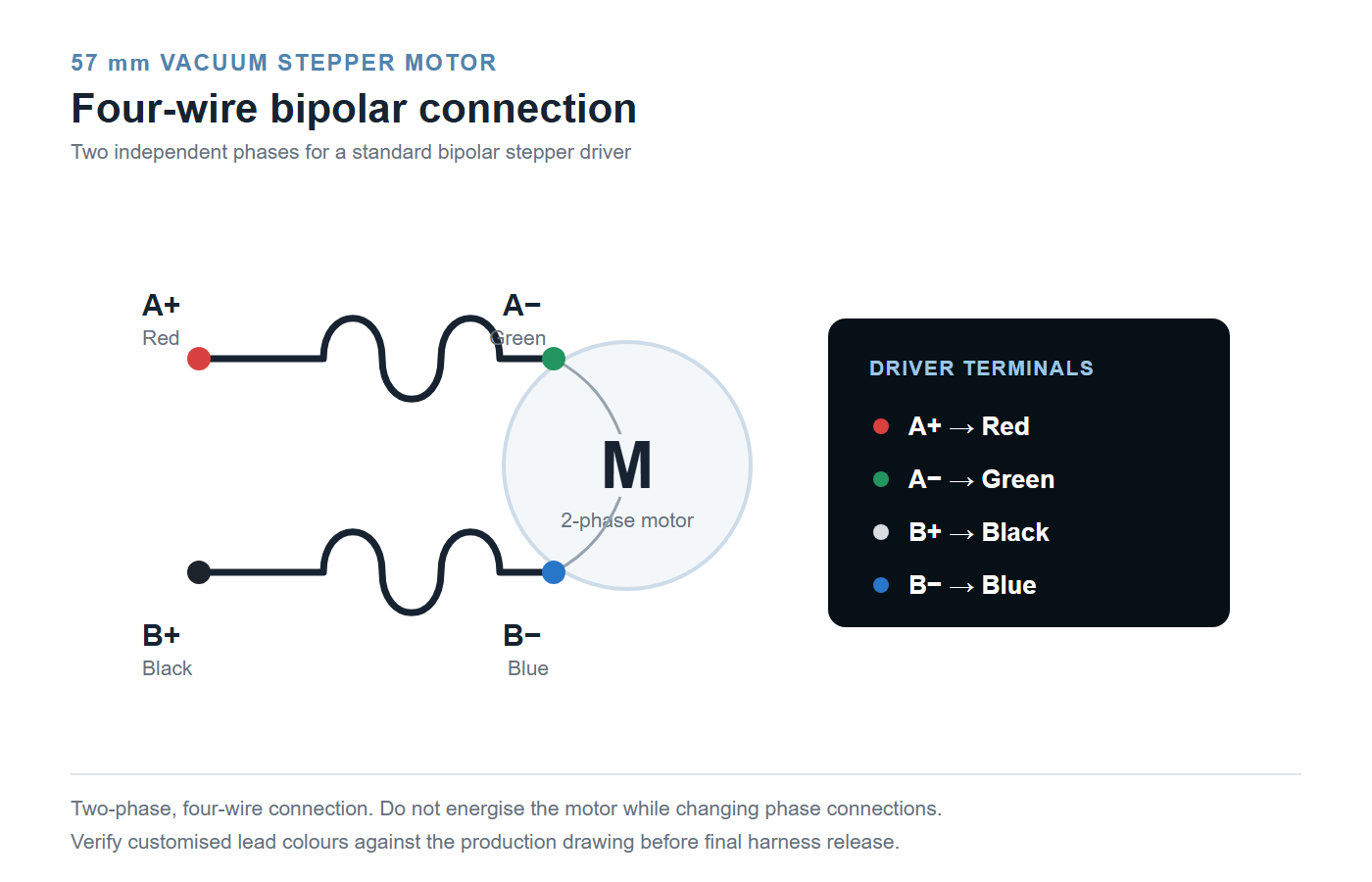

SPHY5776 真空步进电机接线图 — 两相四线接线：红色 A+、绿色 A−、黑色 B+、蓝色 B−。

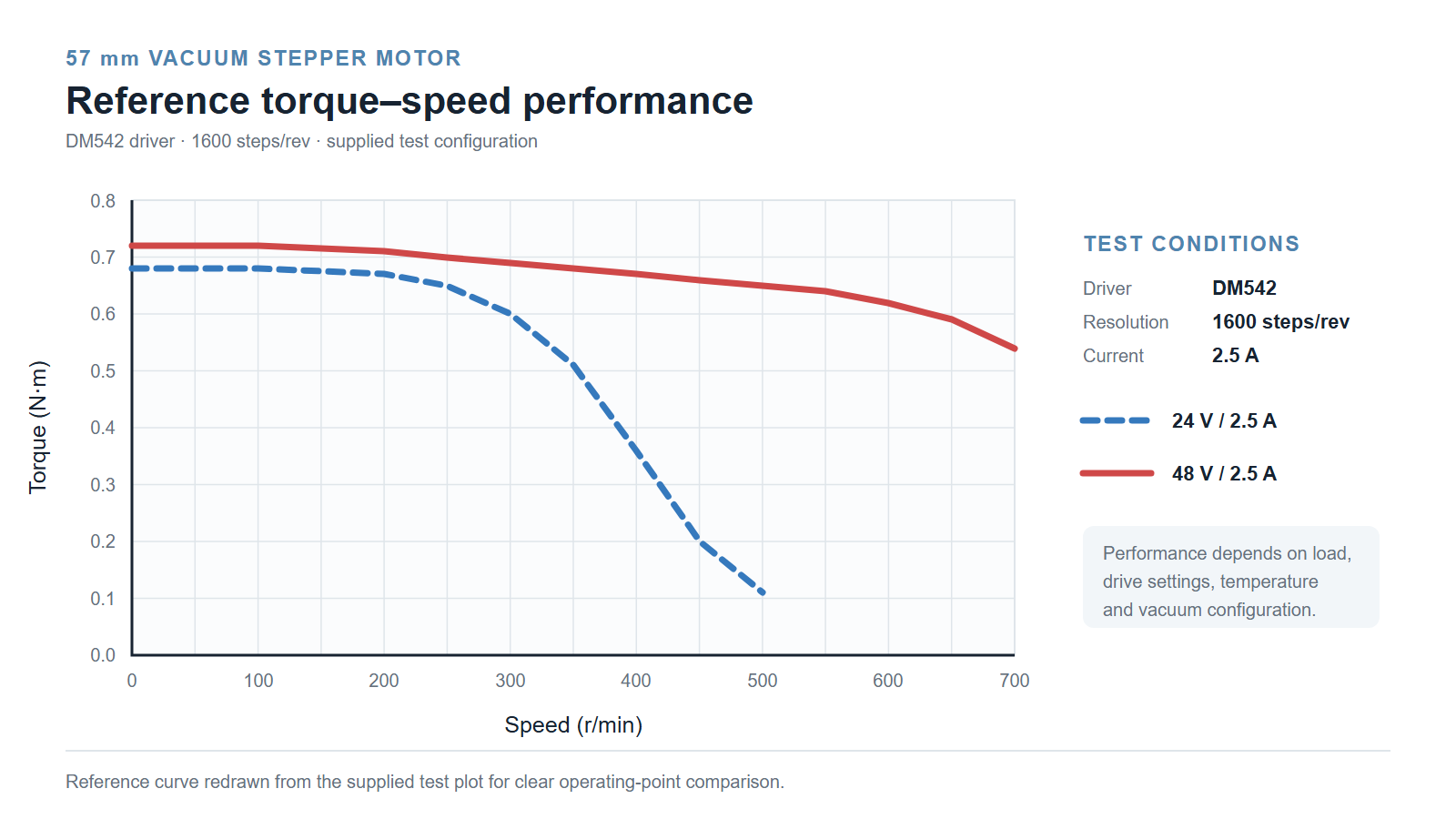

SPHY5776 真空步进电机转矩—转速曲线 — 所示测试配置的转矩-转速曲线：DM542 驱动器，1600 步/转，24 V 或 48 V，2.5 A。

真空运动轴集成

打造稳定可靠的 57 mm 真空运动轴

根据腔体压力、负载、转速、占空比、温度、辐射水平、电缆及驱动器条件匹配电机。

确认所需的真空度、温度及洁净度等级
根据完整工作周期匹配转矩和转速
确认电缆、真空馈通及驱动器接口

57 mm 真空步进电机

应用领域

面向严苛真空与科学设备

57 mm 平台适用于兼具高保持转矩、受控环境和重复定位要求的应用。

半导体设备

用于受控环境中的传送、定位及工艺辅助运动轴。

真空镀膜

为镀膜设备提供稳定可靠的旋转与直线定位。

科研系统

用于实验室腔体及分析仪器内部的运动控制。

科学仪器

用于专用测试与测量系统的高负载精密运动。

系统集成

清晰产品数据，加快设备设计

利用经核对的型号表和独立技术图纸，完成机械布局、线束设计、驱动器选型及工作点评估。

产品型号SPHY5776**

机座尺寸57 mm

保持转矩2.0 N·m

额定电流2.0 A

推荐驱动器M542C

与工程师讨论您的 57 mm 真空运动需求

请提供腔体压力、温度、负载、转速、占空比、辐射水平及安装要求，以便进行配置评估。
