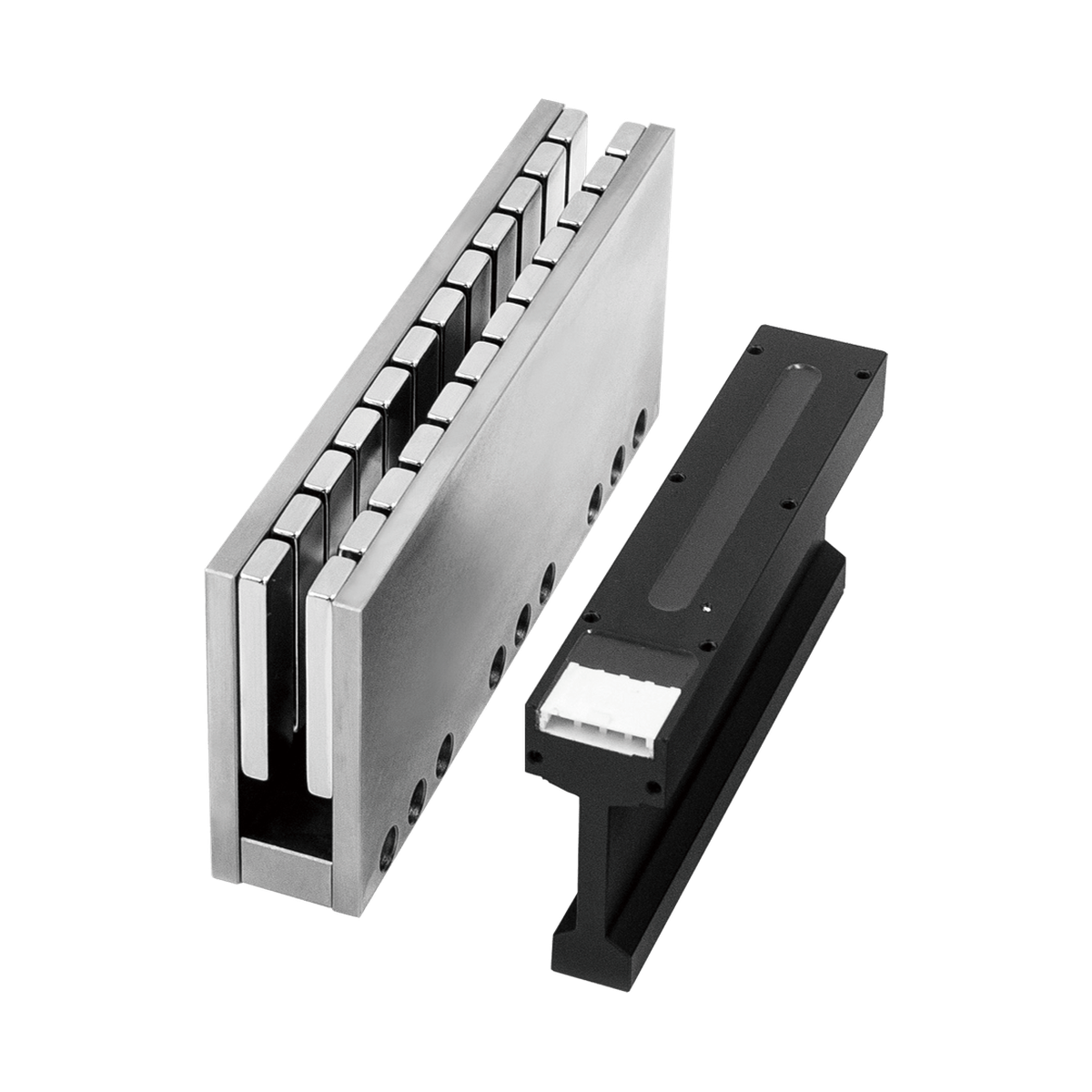

SPHYLI 系列真空直线电机

真空与特殊环境运动系统

SPHYLI 系列真空直线电机采用专用绝缘、低放气材料和适当的表面处理，为真空系统提供直驱运动。六个电机系列覆盖 29–2,100 N 峰值推力和 14–490 N 持续推力，实际应用需进行针对性验证。

技术详情

更多信息

定位精度

高扭转刚度及在减速器整个使用寿命内保持稳定的扭转回程间隙，确保性能始终一致。

紧凑设计

高性能与短机身设计带来高转矩密度

低维护

高质量标准带来更长的使用寿命和维护周期

技术数据

面向真空系统的直驱运动

一套可配置电机系列，满足精密真空运动需求

SPHYLI 系列涵盖六个电机系列和 25 种型号配置，集成真空专用绝缘、低放气结构与直驱直线运动。

真空直驱运动

专为真空系统及精密定位组件中的直线运动而设计。

低放气结构

采用低放气胶黏剂、环氧体系和电缆，并配合精选结构材料及表面处理。

可配置集成

可针对每个项目评估绝缘、放气控制、热管理、尺寸和接口。

工程信息

技术数据

可按推力、电气特性、热限制和电机长度比较六个 SPHYLI 电机系列。所有数值均为产品样册参考值，需结合具体应用验证。

29–2,100 N峰值推力

14–490 N持续推力

1 × 10⁻⁷ Torr参考真空度

25型号配置

型号系列

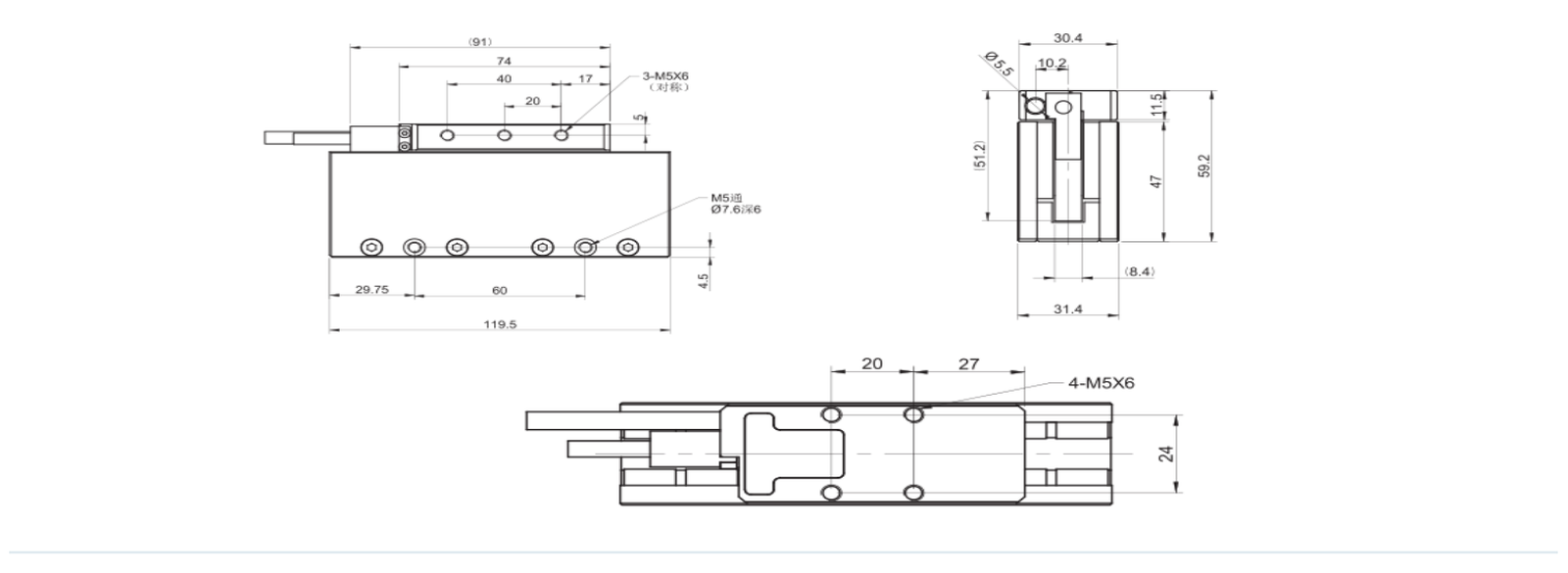

SPHYLI1 真空直线电机

所列数值对应可选的电机长度配置。

SPHYLI1 真空直线电机技术参数
参数	单位	SPHYLI101	SPHYLI102	SPHYLI103	SPHYLI104	SPHYLI105
峰值推力	N	126	252	378	504	630
持续推力	N	29	59	88	118	147
电机常数	N/√W	2.9	5.8	7.1	8.2	9.2
最大连续功率	W	101	102	152	203	254
最大电流	Arms	15.0	15.0	15.0	15.0	15.0
连续电流	Arms	3.5	3.5	3.5	3.5	3.5
电阻	Ω L-L	2.1	3.0	4.5	6.0	7.5
电感	mH L-L	0.9	1.8	2.7	3.6	4.5
反电动势常数	Vpeak/(m/s) L-L	6.9	13.7	20.6	27.4	34.3
推力常数	N/Arms	8.4	16.8	25.2	33.6	42.0
电气时间常数	ms	0.4	0.6	0.6	0.6	0.6
绕组最高温度	°C	100	100	100	100	100
动子质量	kg	0.30	0.45	0.60	0.75	0.90
定子每米质量	kg/m	7.7	7.7	7.7	7.7	7.7
极距	mm	30.00	30.00	30.00	30.00	30.00
电机长度	mm	74	134	194	254	314

型号系列

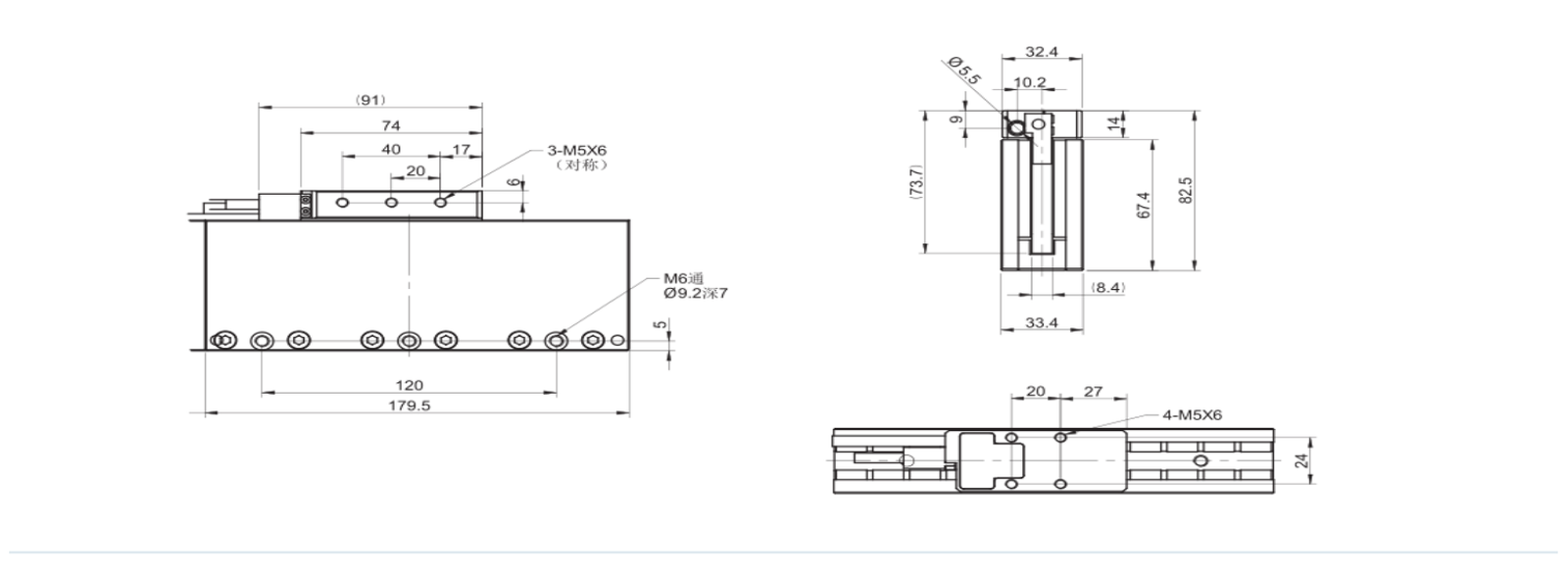

SPHYLI2 真空直线电机

所列数值对应可选的电机长度配置。

SPHYLI2 真空直线电机技术参数
参数	单位	SPHYLI201	SPHYLI202	SPHYLI203	SPHYLI204	SPHYLI205
峰值推力	N	211	421	632	842	1,053
持续推力	N	49	98	147	197	246
电机常数	N/√W	5.0	8.4	10.3	11.9	13.3
最大连续功率	W	96	136	203	271	339
最大电流	Arms	15.0	15.0	15.0	15.0	15.0
连续电流	Arms	3.5	3.5	3.5	3.5	3.5
电阻	Ω L-L	2.0	4.0	6.0	8.0	10.0
电感	mH L-L	1.1	2.3	3.5	4.5	5.8
反电动势常数	Vpeak/(m/s) L-L	11.5	22.9	34.4	45.9	57.3
推力常数	N/Arms	14.0	28.1	42.1	56.2	70.2
电气时间常数	ms	0.6	0.6	0.6	0.6	0.6
绕组最高温度	°C	100	100	100	100	100
动子质量	kg	0.50	0.80	1.00	1.25	1.45
定子每米质量	kg/m	12.0	12.0	12.0	12.0	12.0
极距	mm	30.00	30.00	30.00	30.00	30.00
电机长度	mm	74	134	194	254	314

型号系列

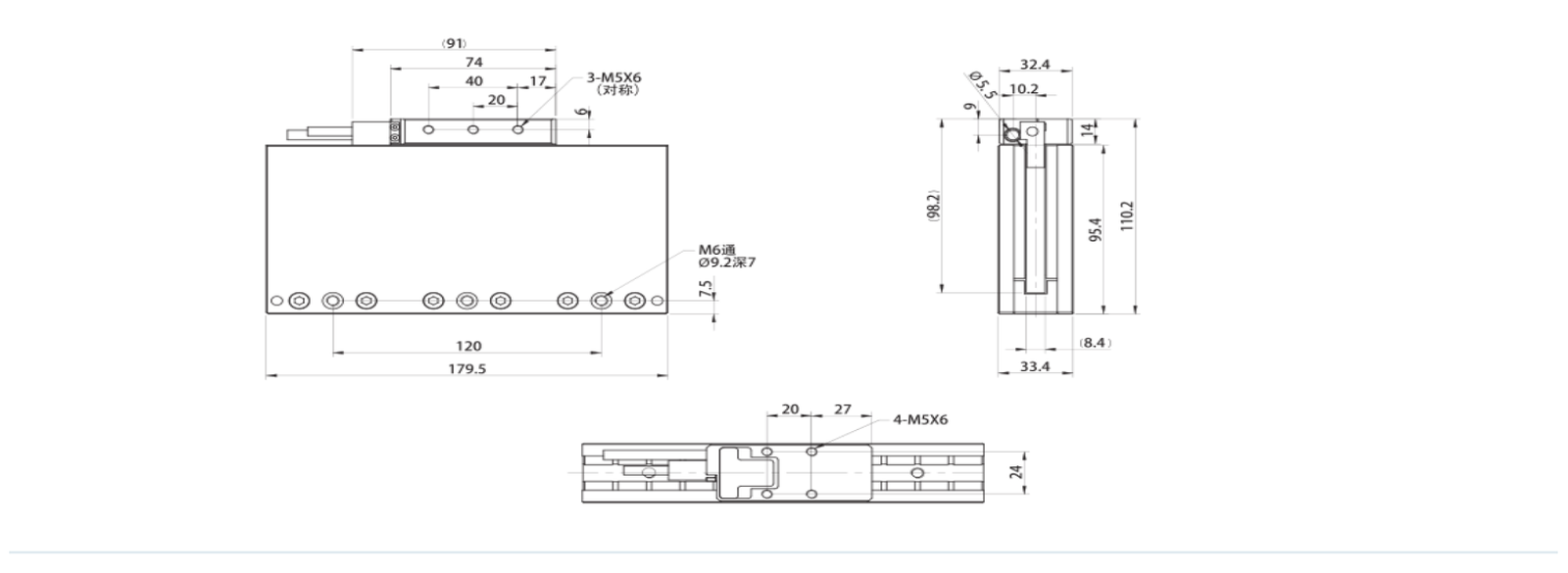

SPHYLI3 真空直线电机

所列数值对应可选的电机长度配置。

SPHYLI3 真空直线电机技术参数
参数	单位	SPHYLI301	SPHYLI302	SPHYLI303	SPHYLI304	SPHYLI305
峰值推力	N	315	630	945	1,260	1,575
持续推力	N	74	147	221	294	368
电机常数	N/√W	6.1	10.3	12.6	14.6	16.3
最大连续功率	W	145	203	305	407	508
最大电流	Arms	15.0	15.0	15.0	15.0	15.0
连续电流	Arms	3.5	3.5	3.5	3.5	3.5
电阻	Ω L-L	3.0	6.0	9.0	12.0	15.0
电感	mH L-L	1.7	3.4	5.1	6.8	8.5
反电动势常数	Vpeak/(m/s) L-L	17.1	34.3	51.4	68.6	85.7
推力常数	N/Arms	21.0	42.0	63.0	84.0	105.0
电气时间常数	ms	0.6	0.6	0.6	0.6	0.6
绕组最高温度	°C	100	100	100	100	100
动子质量	kg	0.80	1.10	1.50	1.70	2.00
定子每米质量	kg/m	17.8	17.8	17.8	17.8	17.8
极距	mm	30.00	30.00	30.00	30.00	30.00
电机长度	mm	74	134	194	254	314

型号系列

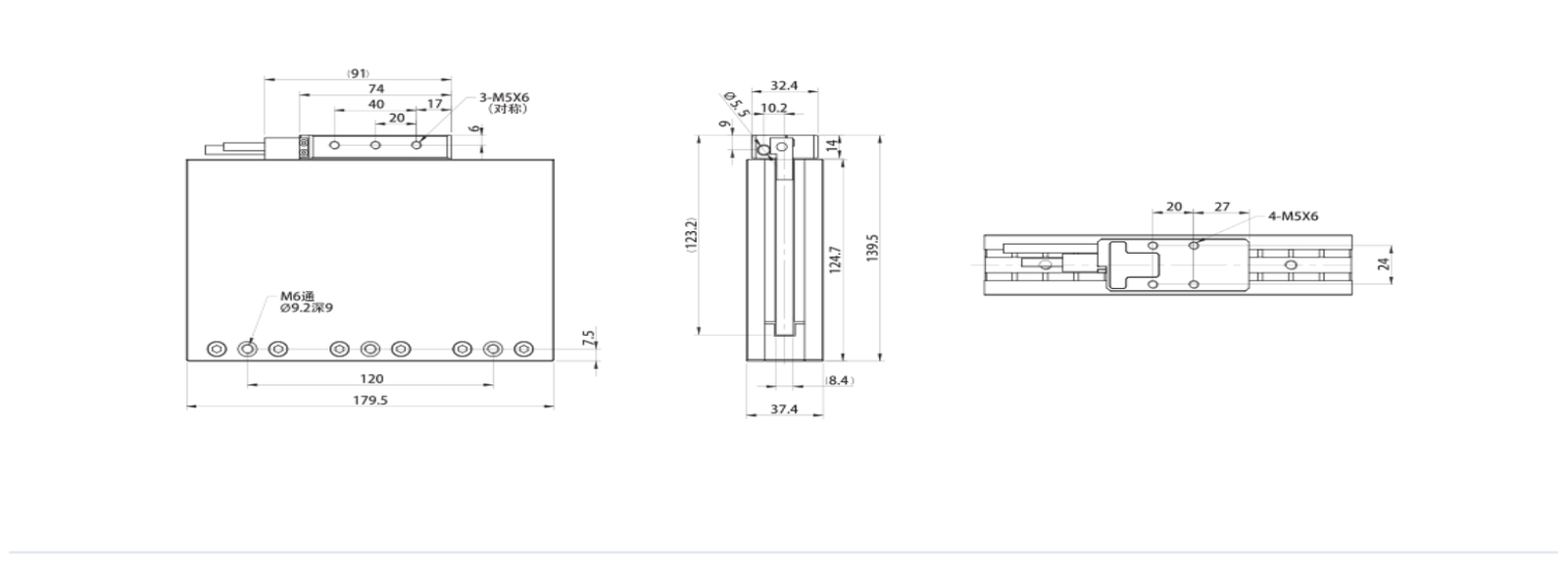

SPHYLI4 真空直线电机

所列数值对应可选的电机长度配置。

SPHYLI4 真空直线电机技术参数
参数	单位	SPHYLI401	SPHYLI402	SPHYLI403	SPHYLI404	SPHYLI405
峰值推力	N	420	840	1,260	1,680	2,100
持续推力	N	98	196	294	392	490
电机常数	N/√W	7.2	12.2	15.0	17.3	19.3
最大连续功率	W	183	258	386	515	644
最大电流	Arms	15.0	15.0	15.0	15.0	15.0
连续电流	Arms	3.5	3.5	3.5	3.5	3.5
电阻	Ω L-L	3.8	7.6	11.4	15.2	19.0
电感	mH L-L	2.2	4.4	6.6	8.8	11.0
反电动势常数	Vpeak/(m/s) L-L	22.9	45.7	68.6	91.4	114.3
推力常数	N/Arms	28.0	56.0	84.0	112.0	140.0
电气时间常数	ms	0.6	0.6	0.6	0.6	0.6
绕组最高温度	°C	100	100	100	100	100
动子质量	kg	1.00	1.30	1.70	2.00	2.40
定子每米质量	kg/m	26.7	26.7	26.7	26.7	26.7
极距	mm	30.00	30.00	30.00	30.00	30.00
电机长度	mm	74	134	194	254	314

型号系列

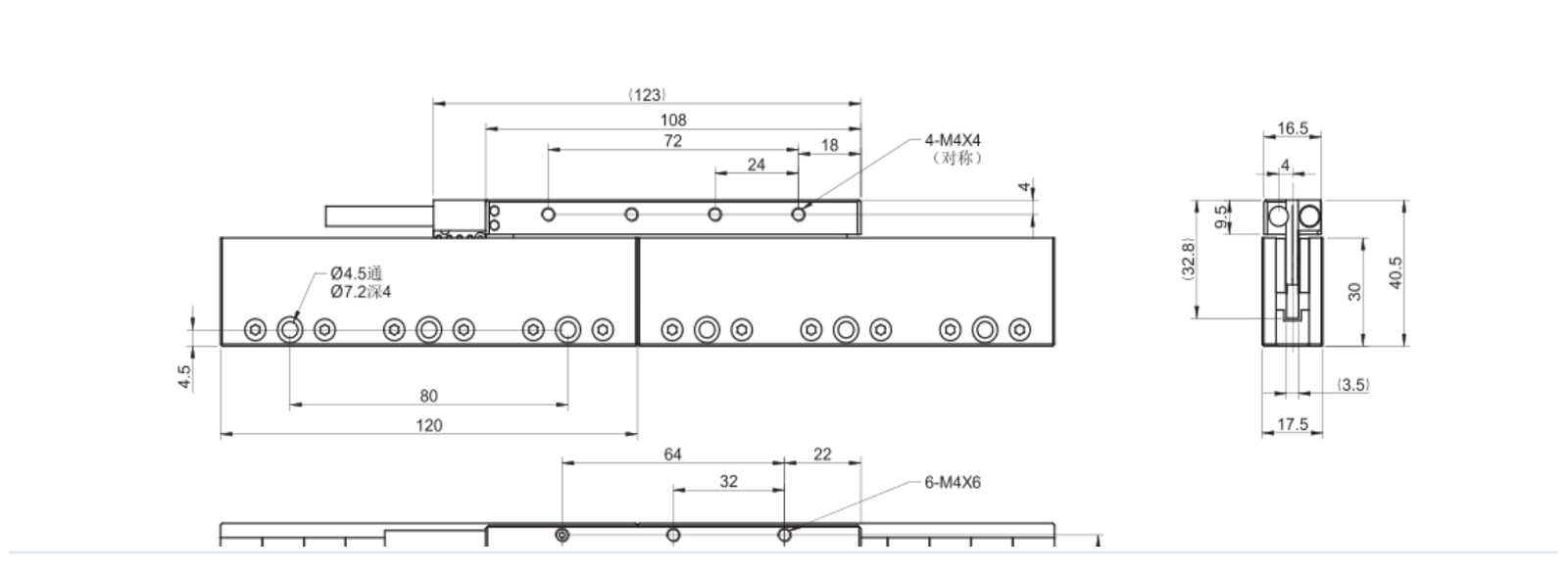

SPHYLI5 真空直线电机

所列数值对应可选的电机长度配置。

SPHYLI5 真空直线电机技术参数
参数	单位	SPHYLI501	SPHYLI502
峰值推力	N	41	83
持续推力	N	17	34
电机常数	N/√W	2.7	4.5
最大连续功率	W	40	59
最大电流	Arms	2.4	2.4
连续电流	Arms	1.0	1.0
电阻	Ω L-L	10.6	21.2
电感	mH L-L	7.6	14.2
反电动势常数	Vpeak/(m/s) L-L	14.0	28.1
推力常数	N/Arms	17.2	34.4
电气时间常数	ms	0.7	0.7
绕组最高温度	°C	90	90
动子质量	kg	0.10	0.16
定子每米质量	kg/m	3.0	3.0
极距	mm	24.00	24.00
电机长度	mm	60	108

型号系列

SPHYLI6 真空直线电机

所列数值对应可选的电机长度配置。

SPHYLI6 真空直线电机技术参数
参数	单位	SPHYLI601	SPHYLI602	SPHYLI603
峰值推力	N	29	58	87
持续推力	N	14	29	43
电机常数	N/√W	2.4	4.0	4.8
最大连续功率	W	37	54	81
最大电流	Arms	4.2	4.2	4.2
连续电流	Arms	2.1	2.1	2.1
电阻	Ω L-L	2.2	4.4	6.6
电感	mH L-L	1.6	3.2	4.7
反电动势常数	Vpeak/(m/s) L-L	5.6	11.3	16.9
推力常数	N/Arms	6.9	13.8	20.7
电气时间常数	ms	0.7	0.7	0.7
绕组最高温度	°C	90	90	90
动子质量	kg	0.10	0.14	0.18
定子每米质量	kg/m	3.3	3.3	3.3
极距	mm	22.50	22.50	22.50
电机长度	mm	54	100	145
