高保持转矩
三种电机长度分别提供 3、4.5 或 7 N·m 保持转矩，可适配多种设备负载。

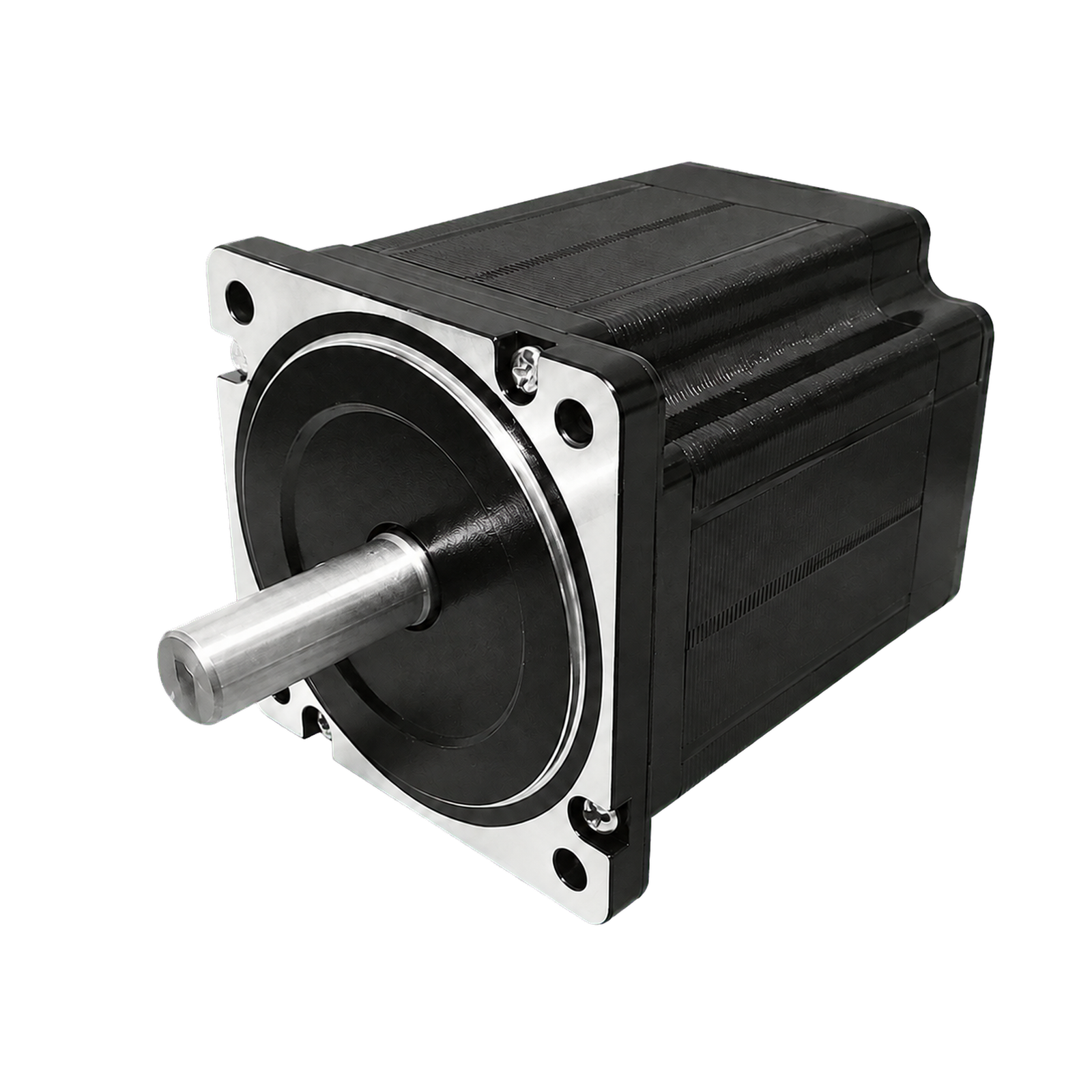

SP86 86 mm 混合式旋转步进电机
混合式旋转步进电机
高转矩 86 mm 混合式旋转步进电机系列，保持转矩为 3–7 N·m，额定电流为 3–6 A，电机长度为 60–98 mm。可选编码器、制动器和行星减速箱，适用于工业运动系统。
定位精度
高扭转刚度及在减速器整个使用寿命内保持稳定的扭转回程间隙，确保性能始终一致。
紧凑设计
高性能与短机身设计带来高转矩密度
低维护
高质量标准带来更长的使用寿命和维护周期
技术数据
高转矩旋转运动
适用于高要求设备轴系的可靠 86 mm 混合式步进电机
SP86 系列采用坚固的 86 mm 机座，提供 3–7 N·m 保持转矩和连续工作制结构，适用于精确分度、定位和自动化设备。
耐用结构
深沟球轴承、不锈钢轴和 S1 工作制额定等级支持稳定长期运行。
灵活配置
可选编码器、断电制动器和行星减速箱，便于满足闭环、保持和转矩放大需求。
工程信息
技术数据
按型号整理电气和机械参数，便于直接比较和系统选型。
86 mm机座尺寸
3–7 N·m保持转矩
3–6 A额定电流
60–98 mm电机长度
型号选择
SP86 系列技术参数
选择与所需转矩和电流匹配的电机长度和绕组。
| 型号 | 额定电流 | 电阻 | 电感 | 保持转矩 | 转子惯量 | 电机长度 | 重量 |
|---|---|---|---|---|---|---|---|
| 34H2060 | 3 A | 1 Ω | 6 mH | 3 N·m | 1100 g·cm² | 60 mm | 1600 g |
| 34H2075 | 4.5 A | 0.6 Ω | 4.2 mH | 4.5 N·m | 1800 g·cm² | 75 mm | 2100 g |
| 34H2098 | 6 A | 0.5 Ω | 4 mH | 7 N·m | 2800 g·cm² | 98 mm | 2900 g |
电气
标准特性
| 参数 | 数值 |
|---|---|
| 步距角 | 1.8° ±5% |
| 电阻容差 | ±10%（20°C） |
| 电感容差 | ±20%（1 kHz） |
| 绝缘等级 | B 级 |
| 工作制 | S1 |
| 耐电压 | 500 VAC / 1 kHz / 1 mA / 1 s |
| 绝缘电阻 | 500 VDC 时 100 MΩ |
机械
负载与材料
| 参数 | 数值 |
|---|---|
| 允许径向负载 | 600 / 550 / 480 / 390 N at 5 / 10 / 15 / 20 mm |
| 前盖 | 压铸铝合金 |
| 轴承 | 深沟球轴承 |
| 永磁体 | 烧结钕铁硼 |
| 轴 | 不锈钢 |
| 引线 | UL 3265, 18 AWG |
可选项
编码器、制动器与行星减速箱
可选部件支持反馈控制、安全保持和更高输出转矩。
| 选项 | 关键参数 | 可选配置 |
|---|---|---|
| EK3 编码器 | 单端或差分输出 | 64–10000 分辨率可选 |
| 断电制动器 | 24 VDC ±5%, 69 Ω ±10%, 12 W | 静态转矩 >6 N·m |

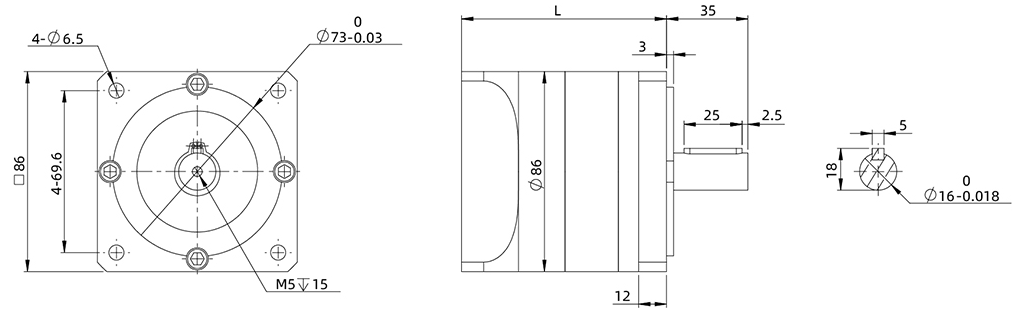

| 86 mm 行星减速箱 | 额定转矩 50 / 80 N·m；峰值转矩 100 / 160 N·m | 减速比 3、4、5、7、16、20、25、28、35、40、50 |
可配置的设备集成
同一电机平台支持直驱、反馈和减速轴
标准 86 mm 旋转步进电机可配置编码器、断电制动器或行星减速箱，以满足定位精度、保持和输出转矩要求。
- 三种机身长度覆盖 3–7 N·m 保持转矩
- 可选编码器，适用于基于反馈的运动控制
- 可选制动器和减速箱，适用于垂直轴或高负载轴
应用领域
专为工业设备精密旋转运动而设计
SP86 系列适用于需要高保持转矩、重复定位和灵活机械集成的应用。
数控与机床设备
送料轴、分度夹具和辅助定位机构。
工业自动化
输送机、旋转工作台、传输系统和包装设备。
机器人
高负载关节、定位轴和末端执行机构。
检测设备
测试台、视觉系统和计量平台的重复运动。
系统集成
根据设备需求配置电机
请提供负载、转速、电压、工作制及安装要求，以便选择绕组、轴和选配方案。
机座尺寸86 mm
电机长度60 / 75 / 98 mm
保持转矩3 / 4.5 / 7 N·m
额定电流3 / 4.5 / 6 A
可选配置编码器 / 制动器 / 行星减速箱
与我们的工程师沟通您的 86 mm 混合式旋转步进电机需求。
请提供目标转矩、转速、电流、轴结构及选配要求，以便我们提供选型与定制支持。
