750 W 伺服性能
额定转速 3000 rpm、最高转速 4000 rpm，适用于动态精密运动轴。
750 W 真空伺服电机
真空伺服电机
SPVS750W 真空伺服电机，额定转矩 2.39 N·m、最大转矩 7.17 N·m、额定转速 3000 rpm，提供 48 / 110 / 220 / 380 V 绕组选择，旋转变压器配置的真空度可达 1 × 10⁻⁷ Pa。
定位精度
高扭转刚度及在减速器整个使用寿命内保持稳定的扭转回程间隙，确保性能始终一致。
紧凑设计
高性能与短机身设计带来高转矩密度
低维护
高质量标准带来更长的使用寿命和维护周期
技术数据
750 W 真空伺服平台
面向严苛真空系统的高转矩闭环运动
SPVS750W 可提供 2.39 N·m 额定转矩和 7.17 N·m 最大转矩，最高转速 4000 rpm，并提供适用于受控真空环境中精密运动的绕组与反馈配置。
真空环境适配结构
旋转变压器配置的真空度可达 1 × 10−7 Pa，适用于高真空设备。
可选反馈方式
可根据定位和环境要求选择旋转变压器反馈或多圈绝对值编码器。
灵活的绕组选项
提供 48 V、110 V、220 V 和 380 V 电压配置，适配不同设备供电架构。
宽温度范围
旋转变压器版本可适用于 −196°C 至 +200°C 的环境，具体取决于最终配置。
制动器适配平台
提供带保持制动器和不带制动器版本的机械数据。
工程信息
技术数据
以下电气、环境及工作数据可用于 750 W 配置的型号选择与系统集成。
750 W额定功率
SPVS750W产品型号
2.39 N·m额定转矩
80 mm机座尺寸
电气参数
不同电压下的性能参数
电气参数按极对数和绕组电压配置列出。
| 极对数 | 电压 | 额定电流 | 最大电流 | 线间电阻 | 线间电感 | 反电动势 |
|---|---|---|---|---|---|---|
| 5 | 48 V | 19.6 A | 58.8 A | 0.118 Ω | 0.534 mH | 7.84 V/Krpm |
| 5 | 110 V | 8.5 A | 25.5 A | 0.43 Ω | 2.57 mH | 16.61 V/Krpm |
| 5 | 220 V | 4.3 A | 12.9 A | 1.73 Ω | 9.94 mH | 34.3 V/Krpm |
| 5 | 380 V | 2.9 A | 8.7 A | 4.95 Ω | 29.43 mH | 53.94 V/Krpm |
机械参数
通用性能与结构参数
额定值与最大值适用于所提供的 750 W 电机系列资料。
| 规格 | 数值 | 备注 |
|---|---|---|
| 额定功率 | 750 W | 所有配置 |
| 额定转矩 | 2.39 N·m | 所有配置 |
| 额定转速 | 3000 rpm | 所有配置 |
| 最大转矩 | 7.17 N·m | 峰值工作点 |
| 最大转速 | 4000 rpm | 最高转速 |
| 绝缘等级 | F | — |
| 防护等级 | IP54（轴端除外） | — |
| 反馈方式 | 旋转变压器、霍尔、增量式或多圈绝对值编码器 | 取决于配置 |
| 重量 | 2.7 kg / 3.2 kg | 不带制动器 / 带制动器 |
| 转子惯量 | 1.618 / 1.712 kg·cm² | 不带制动器 / 带制动器 |
环境参数
真空与温度限制
反馈方式决定允许的真空度和温度范围。
| 反馈配置 | 真空度 | 工作温度 |
|---|---|---|
| 旋转变压器 | 1 × 10−7 Pa | −196°C 至 +200°C |
| 其他编码器配置 | 上限：1 × 10−4 Pa | −40°C 至 +105°C |
机械接口
外形尺寸与接线数据
使用以下机械尺寸和端子定义规划安装与电气集成。
尺寸参考
80 mm 机座接口
| 特征 | 尺寸 |
|---|---|
| 机座 | 80 mm 方形 |
| 电机机身高度 | 93 mm |
| 止口直径 | Ø70 mm (0 / −0.03) |
| 轴径 | Ø19 mm (0 / −0.013) |
| 轴伸长度 | 35 ± 1 mm |
| 机身长度 | 128 ± 1.5 mm |
| 带制动器总长 | 160 ± 1.5 mm |
| 安装孔 | 4 × Ø6.5 通孔，PCD Ø90 |
| 螺纹孔 | M5，深 12 mm |
接线数据
动力连接器
| 引脚 | 信号 | 颜色 |
|---|---|---|
| 1 | U | 红色 |
| 2 | V | 白色 |
| 3 | W | 黑色 |
| 4 | PE | 绿色 |
| 5 | B+ | 黄色 |
| 6 | B− | 棕色 |
接线数据
旋转变压器
| 引脚 | 信号 | 颜色 |
|---|---|---|
| 1 | Cos+ | 红色 |
| 2 | Cos− | 黑色 |
| 3 | Ref+ | 绿色 |
| 4 | Ref− | 白色 |
| 5 | Sin+ | 黄色 |
| 6 | Sin− | 蓝色 |
| 7 | PE | 屏蔽层 |
接线数据
绝对值编码器
| 引脚 | 信号 | 颜色 |
|---|---|---|
| 1 | 485+ | 蓝色 |
| 2 | 485− | 黄色 |
| 3 | VCC+ | 红色 |
| 4 | GND− | 黑色 |
| 5 | Battery+ | 绿色 |
| 6 | Battery− | 白色 |
| 7 | PE | 屏蔽层 |
性能数据
转矩-转速信息
| 工作点 | 数值 |
|---|---|
| 额定转矩 | 2.39 N·m |
| 最大转矩 | 7.17 N·m |
| 额定转速 | 3000 rpm |
| 最大转速 | 4000 rpm |
| 详细转矩-转速曲线 | 根据所选电压、极对数和反馈配置确认。 |
真空伺服系统集成
根据实际腔体条件选择绕组与反馈方式
最终选型应综合考虑腔体压力、供电电压、极对数、转矩-转速工作制、反馈、制动器、温度、线缆及真空馈通要求。
- 确认旋转变压器或绝对值编码器的环境限制
- 选择 48 V、110 V、220 V 或 380 V 绕组选项
- 根据所选控制架构采用已核验的 5 极对配置
- 核对制动器、线缆和连接器要求
应用领域
适用于受控环境的高功率伺服运动
750 W 平台适用于更高负载的精密运动轴，满足常规伺服电机无法达到的真空和温度要求。
半导体设备
为晶圆搬运、传输及工艺辅助机构提供闭环定位。
真空镀膜
为镀膜、搬运及腔体自动化系统提供可控运动。
科学仪器
适用于分析设备和大型真空腔体的精密伺服轴。
特殊环境系统
面向深冷和高温工况的应用定制配置。
系统集成
经核验的数据，加快设备设计
结合电压参数表、不同反馈方式的环境限制、机械图纸及接线定义，对整套驱动与真空系统进行评估。
产品型号SPVS750W
额定功率750 W
额定转矩2.39 N·m
最大转矩7.17 N·m
额定 / 最高转速3000 / 4000 rpm
反馈方式旋转变压器、霍尔、增量式或多圈绝对值编码器
与工程师讨论您的 750 W 真空伺服运动轴
请提供腔体压力、温度、负载、速度、工作制、电压、极对数、反馈和制动器要求，以便进行配置评估。
精益求精，全新维度
更多信息
部分产品配置可实现短交期。
TP+ HIGH TORQUE 可实现更高的转矩密度和扭转刚度，适用于动态负载变化大且定位精度要求高的应用。
alpha Advanced Line 减速器可提供更高耐久性及食品级润滑方案。
TP+ 适用于中高要求的齿轮齿条协同系统，典型应用包括木材、塑料及复合材料加工、加工中心和自动化设备。
借助 cynapse® 与智能服务，可对传感器数据进行处理、可视化和智能分析，充分释放驱动系统潜力，使数字化生产更快速、更安全、更高效。
相关产品
相关产品
-
Vacuum Servo Motor
5500 W 真空伺服电机
-
Vacuum Servo Motor
3800 W 真空伺服电机
-
Vacuum Servo Motor
1000 W 真空伺服电机
-
Vacuum Servo Motor

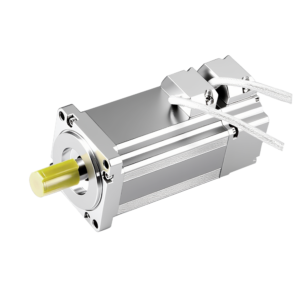

50 W 真空伺服电机
