紧凑型 50 W 伺服控制
在紧凑的 40 mm 方形机身内实现精确闭环运动控制。

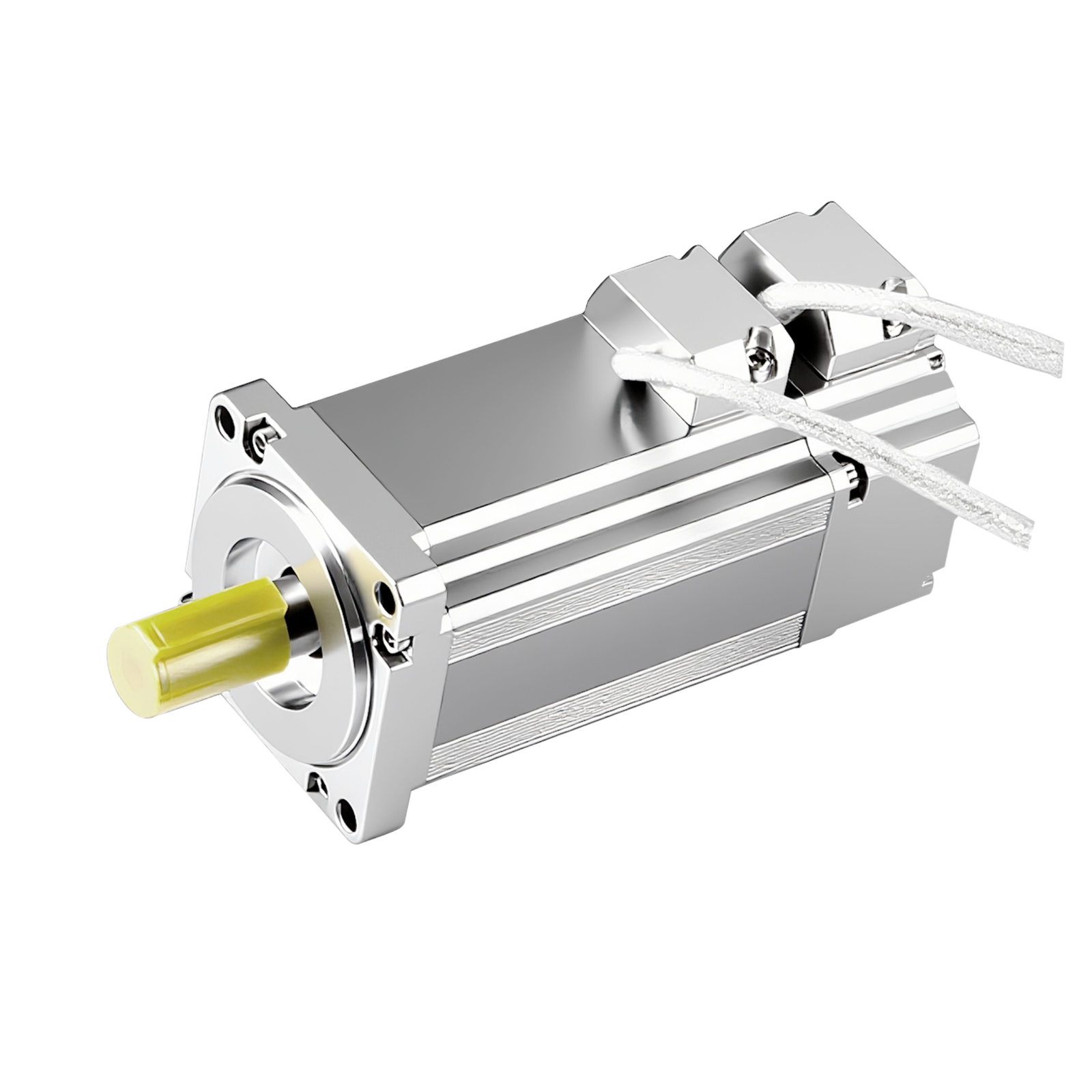

50 W 真空伺服电机
真空伺服电机
紧凑型 50 W 真空伺服电机，额定转矩 0.16 N·m、额定转速 3000 rpm，支持 24 / 48 / 220 V 电压以及旋转变压器或多圈绝对值编码器反馈，适用于精密设备。
定位精度
高扭转刚度及在减速器整个使用寿命内保持稳定的扭转回程间隙，确保性能始终一致。
紧凑设计
高性能与短机身设计带来高转矩密度
低维护
高质量标准带来更长的使用寿命和维护周期
技术数据
紧凑型真空伺服平台
面向严苛真空设备的 50 W 精密伺服运动
紧凑型真空伺服电机平台，额定转矩 0.16 N·m、额定转速 3000 rpm，可选反馈方式，适用于半导体、科研及特殊环境运动系统。
真空环境适配配置
工程配置可适用于最低 1.0 × 10−7 Pa。
可选反馈方式
高低温工况可选旋转变压器，需要断电位置保持时可选多圈绝对值编码器。
灵活供电平台
提供 24 V 与 48 V 直流低压版本及 220 V 交流版本，适配不同设备供电架构。
特殊环境选项
可根据应用选择耐高线圈温度材料及耐辐照配置。
可配置附件
制动器、编码器、旋转变压器、温度传感器及耐辐照选项可与工程团队确认。
工程信息
技术数据
以下电气、环境及接线数据可用于型号选择与系统集成。
50 W额定功率
SPVS50W产品型号
0.16 N·m额定转矩
3000 rpm额定转速
电气参数
不同电压下的性能参数
以下数值根据 50 W 伺服电机技术资料整理并核对。
| 规格 | 单位 | 24 V | 48 V | 220 V |
|---|---|---|---|---|
| 额定功率 | W | 50 | 50 | 50 |
| 极对数 | — | 5 | 5 | 5 |
| 额定转矩 | N·m | 0.16 | 0.16 | 0.16 |
| 额定转速 | rpm | 3000 | 3000 | 3000 |
| 额定电流 | A | 3.4 | 2.2 | 1.2 |
| 最大转矩 | N·m | 0.48 | 0.48 | 0.48 |
| 最大电流 | A | 10.2 | 6.6 | 3.6 |
| 最大转速 | rpm | 4000 | 4000 | 4000 |
| 线间电阻（±10%） | Ω | 1.08 | 4.12 | 9.02 |
| 线间电感（±10%） | mH | 1.04 | 4.53 | 8.35 |
| 反电动势（±10%） | V/Krpm | 3.08 | 6.47 | 8.63 |
| 无制动器转子惯量 | kg·cm² | 0.0546 | 0.0546 | 0.0546 |
| 带制动器转子惯量 | kg·cm² | 0.0574 | 0.0574 | 0.0574 |
环境参数
通用规格
不同反馈配置的真空度与温度范围分别列示如下。
| 规格 | 旋转变压器反馈 | 其他编码器反馈 |
|---|---|---|
| 反馈选项 | 旋转变压器 | 霍尔、增量式或多圈绝对值编码器 |
| 极限真空度 | 1 × 10−7 Pa | 1 × 10−4 Pa |
| 工作温度 | −196°C 至 +200°C | −40°C 至 +105°C |
| 防护等级 | IP54（轴端除外） | IP54（轴端除外） |
| 不带制动器的近似重量 | 0.5 kg | 0.5 kg |
| 带制动器的近似重量 | 0.6 kg | 0.6 kg |
机械接口
外形尺寸与接线数据
以下机械尺寸及端子定义可用于规划所示 50 W 配置的安装与电气集成。
接线数据
电源与制动器接线
| 引脚 | 信号 | 导线颜色 |
|---|---|---|
| 1 | U | 红色 |
| 2 | V | 白色 |
| 3 | W | 黑色 |
| 4 | PE | 绿色 |
| 5 | B+ | 黄色 |
| 6 | B− | 棕色 |
接线数据
旋转变压器接线
| 引脚 | 信号 | 导线颜色 |
|---|---|---|
| 1 | Cos+ | 红色 |
| 2 | Cos− | 黑色 |
| 3 | Ref+ | 绿色 |
| 4 | Ref− | 白色 |
| 5 | Sin+ | 黄色 |
| 6 | Sin− | 蓝色 |
| 7 | PE | 屏蔽层 |
接线数据
绝对值编码器接线
| 引脚 | 信号 | 导线颜色 |
|---|---|---|
| 1 | 485+ | 蓝色 |
| 2 | 485− | 黄色 |
| 3 | VCC+ | 红色 |
| 4 | GND− | 黑色 |
| 5 | Battery+ | 绿色 |
| 6 | Battery− | 白色 |
| 7 | PE | 屏蔽层 |
性能数据
工作点信息
| 项目 | 数值 |
|---|---|
| 额定工作点 | 0.16 N·m，3000 rpm |
| 最大转矩 | 0.48 N·m |
| 最大转速 | 4000 rpm |
| 已核验的转矩-转速曲线 | 请在确认电压、反馈、制动器、真空度及温度配置后索取。 |
真空伺服系统集成
根据实际工作环境配置电机
最终选型应综合考虑腔体压力、电压、转矩-转速工作制、反馈、制动器、温度、辐照等级、线缆及真空馈通要求。
- 确认所需真空度与温度等级
- 根据设备供电架构选择 24 V、48 V 或 220 V
- 选择旋转变压器或多圈绝对值反馈
- 核对制动器、线缆及耐辐照选项
应用领域
适用于受控及特殊环境的闭环运动
该 50 W 平台适用于常规伺服电机无法满足真空、温度或辐照要求的紧凑型精密运动轴。
半导体设备
为传送、检测及工艺辅助机构提供闭环定位。
真空镀膜
为镀膜、搬运及腔体自动化系统提供可控运动。
科学仪器
适用于分析设备及实验室真空腔体的紧凑型伺服轴。
特殊环境系统
面向深冷、高温及辐照环境的应用定制配置。
系统集成
清晰数据，加快设备设计
结合不同电压参数表、反馈限制、机械图纸及接线定义，对电机与整套驱动及真空系统进行评估。
产品型号SPVS50W
额定功率50 W
额定转矩0.16 N·m
额定转速3000 rpm
额定电压24 / 48 / 220 V
反馈方式旋转变压器或多圈绝对值编码器
与工程师讨论您的 50 W 真空伺服运动轴
请提供腔体压力、温度、负载、速度、工作制、电压、反馈、制动器及辐照要求，以便进行配置评估。
