紧凑型 100 W 伺服性能
在紧凑的 40 mm 方形机身内实现精确闭环运动控制。

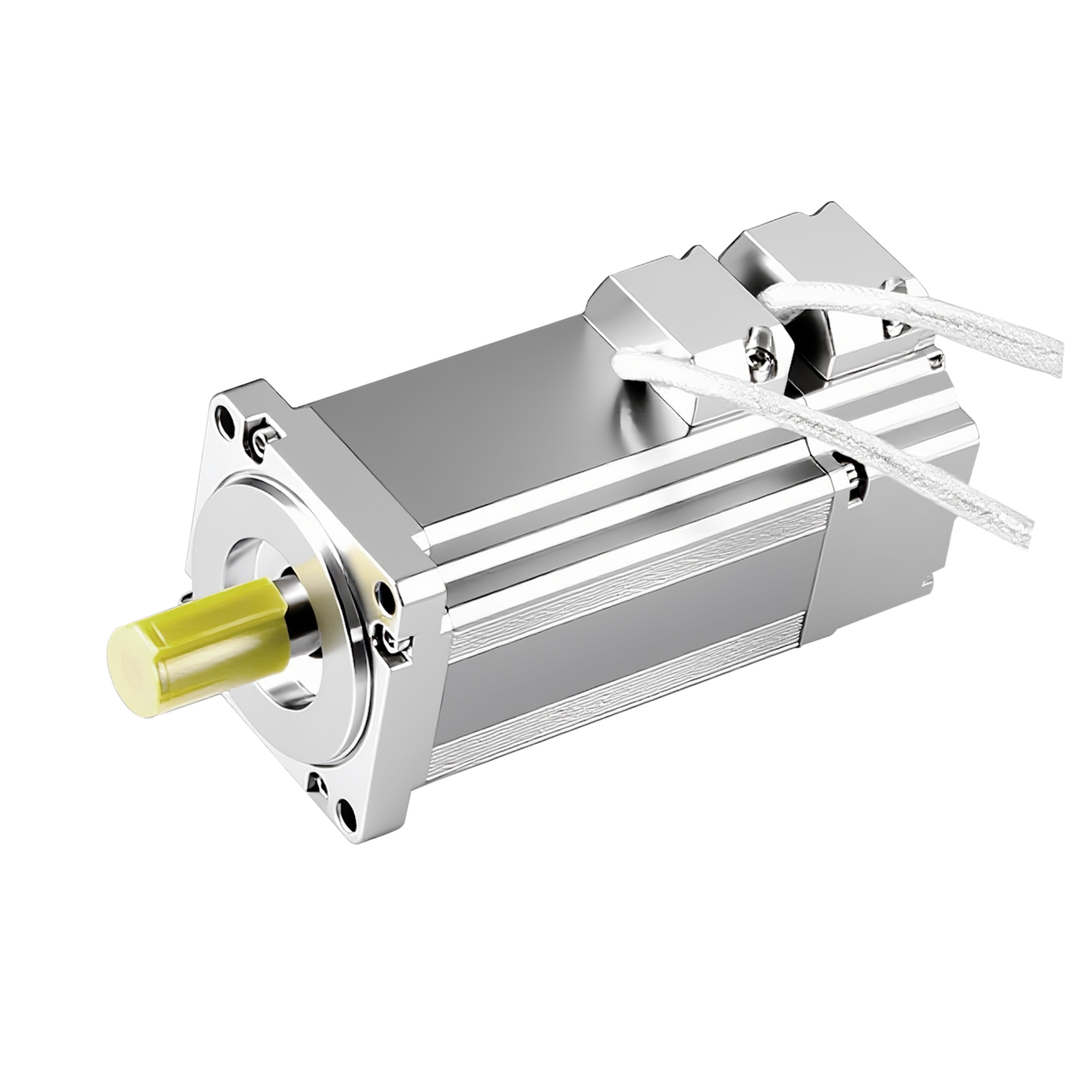

100 W 真空伺服电机
真空伺服电机
紧凑型 100 W 真空伺服电机，额定转矩 0.32 N·m、最大转矩 0.96 N·m，支持 24/48 V DC 与 110/220 V AC 供电，并可配置最低 1.0 × 10⁻⁷ Pa 真空等级。
定位精度
高扭转刚度及在减速器整个使用寿命内保持稳定的扭转回程间隙，确保性能始终一致。
紧凑设计
高性能与短机身设计带来高转矩密度
低维护
高质量标准带来更长的使用寿命和维护周期
技术数据
紧凑型真空伺服平台
面向严苛真空设备的 100 W 精密伺服运动
紧凑型 100 W 真空伺服平台，额定转矩 0.32 N·m、最大转矩 0.96 N·m，提供 24/48 V DC 或 110/220 V AC 配置，适用于半导体、科研及特殊环境运动系统。
真空环境适配配置
应用定制型号可适用于最低 1.0 × 10−7 Pa。
可选反馈方式
旋转变压器与编码器选项可满足不同的定位、温度及系统集成要求。
灵活供电平台
可选 24/48 V DC 或 110/220 V AC 配置，以匹配设备供电架构。
特殊环境选项
提供针对不同温度的配置、最高 300°C 线圈温度及耐辐照选项，可供工程选型评估。
可配置附件
制动器、温度传感器、反馈及线缆接口选项可根据最终腔体设计进行匹配。
工程信息
技术数据
以下电气、环境及工作数据可用于 100 W 配置的型号选择与系统集成。
100 W额定功率
SPVS100W产品型号
0.32 N·m额定转矩
40 mm机座尺寸
电气参数
不同电压下的性能参数
以下数值根据 25°C 环境温度下的 100 W 伺服电机技术资料整理。
| 规格 | 单位 | 24 V | 48 V | 110 V | 220 V |
|---|---|---|---|---|---|
| 额定功率 | W | 100 | 100 | 100 | 100 |
| 极对数 | — | 5 | 5 | 5 | 5 |
| 额定转矩 | N·m | 0.32 | 0.32 | 0.32 | 0.32 |
| 额定转速 | rpm | 3000 | 3000 | 3000 | 3000 |
| 额定电流 | A | 5 | 2.94 | 2.7 | 1.2 |
| 最大转矩 | N·m | 0.96 | 0.96 | 0.96 | 0.96 |
| 最大电流 | A | 15 | 8.82 | 8.1 | 3.6 |
| 最大转速 | rpm | 4000 | 4000 | 4000 | 4000 |
| 线间电阻（±10%） | Ω | 0.58 | 2.49 | 3.42 | 13.73 |
| 线间电感（±10%） | mH | 0.52 | 2.7 | 3.06 | 12.13 |
| 反电动势（±10%） | V/Krpm | 3.6 | 7.8 | 8.09 | 16 |
| 无制动器转子惯量 | kg·cm² | 0.089 | 0.089 | 0.089 | 0.089 |
| 带制动器转子惯量 | kg·cm² | 0.092 | 0.092 | 0.092 | 0.092 |
环境参数
真空、温度与配置选项
环境限制取决于所选材料、反馈、线缆、制动器及腔体接口。
| 规格 | 旋转变压器反馈 | 其他编码器反馈 |
|---|---|---|
| 反馈选项 | 旋转变压器 | 霍尔、增量式或多圈绝对值编码器 |
| 极限真空度 | 1 × 10−7 Pa | 1 × 10−4 Pa |
| 工作温度 | −196°C 至 +200°C | −40°C 至 +105°C |
| 绝缘等级 | F | F |
| 防护等级 | IP54（轴端除外） | IP54（轴端除外） |
| 不带制动器的近似重量 | 0.7 kg | 0.7 kg |
| 带制动器的近似重量 | 0.8 kg | 0.8 kg |

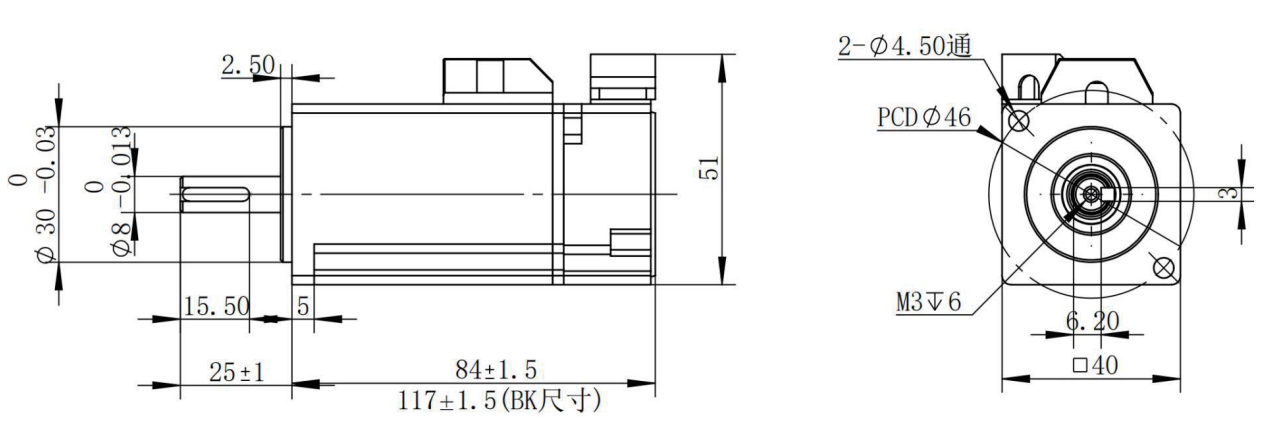

机械接口
外形尺寸与接线数据
使用以下机械尺寸、接线信息及端子定义规划安装与电气集成。

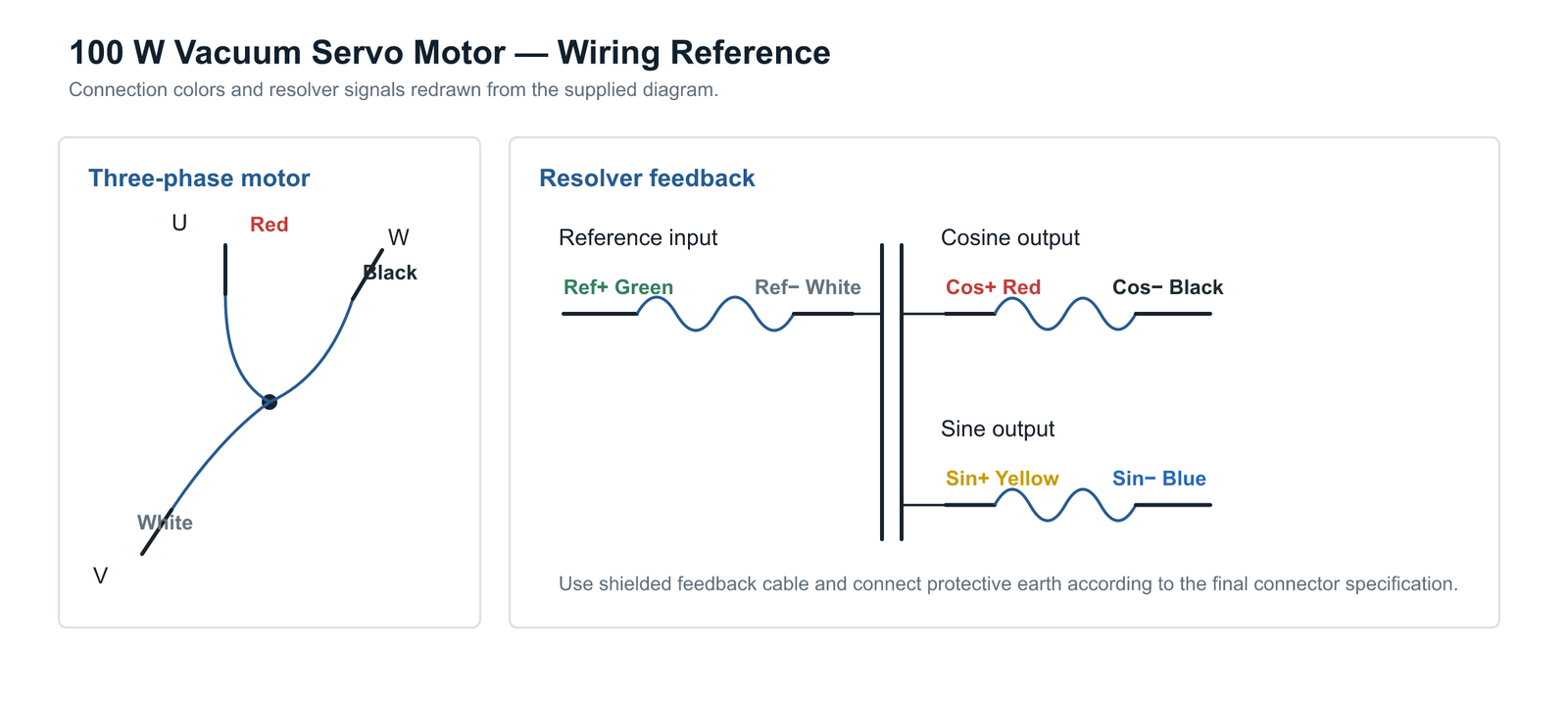

接线数据
电机引线接线
| 信号 | 导线颜色 | 功能 |
|---|---|---|
| U | 红色 | U 相电机线 |
| V | 白色 | V 相电机线 |
| W | 黑色 | W 相电机线 |
接线数据
旋转变压器接线
| 信号 | 导线颜色 | 功能 |
|---|---|---|
| Ref+ | 绿色 | 旋转变压器参考信号正 |
| Ref− | 白色 | 旋转变压器参考信号负 |
| Cos+ | 红色 | 余弦输出正 |
| Cos− | 黑色 | 余弦输出负 |
| Sin+ | 黄色 | 正弦输出正 |
| Sin− | 蓝色 | 正弦输出负 |
选型数据
配置核对要点
| 项目 | 选型要求 |
|---|---|
| 供电 | 选择 24/48 V DC 或 110/220 V AC。 |
| 真空等级 | 确认工作腔体压力及允许放气量。 |
| 温度配置 | 根据工作温度选择绕组、反馈、线缆及润滑配置。 |
| 反馈方式 | 根据控制与环境要求选择旋转变压器或编码器。 |
| 可选项 | 确认制动器、温度传感器及耐辐照要求。 |
性能数据
工作范围信息
| 项目 | 数值 |
|---|---|
| 额定转矩 | 0.32 N·m |
| 最大转矩 | 0.96 N·m |
| 额定转速与最高转速 | 根据所选电压、绕组及反馈配置确认。 |
| 已核验的转矩-转速曲线 | 请在确认电压、反馈、制动器、真空度及温度要求后提供。 |
真空伺服系统集成
根据实际工作环境配置电机
最终选型应综合考虑腔体压力、供电电压、转矩-转速工作制、反馈、制动器、温度、辐照等级、线缆及真空馈通要求。
- 确认所需真空度与温度等级
- 根据设备供电架构选择 24/48 V DC 或 110/220 V AC
- 选择旋转变压器或编码器反馈
- 核对制动器、线缆、传感器及耐辐照选项
应用领域
适用于受控及特殊环境的闭环运动
该 100 W 平台适用于常规伺服电机无法满足真空、温度或辐照要求的紧凑型精密运动轴。
半导体设备
为晶圆搬运、检测及工艺辅助机构提供闭环定位。
真空镀膜
为镀膜、搬运及腔体自动化系统提供可控运动。
科学仪器
适用于分析设备及实验室真空腔体的紧凑型伺服轴。
特殊环境系统
面向深冷、高温及辐照环境的应用定制配置。
系统集成
清晰数据，加快设备设计
结合不同电压参数表、环境限制、机械图纸及接线定义，对电机与整套驱动及真空系统进行评估。
产品型号SPVS100W
额定功率100 W
额定转矩0.32 N·m
最大转矩0.96 N·m
额定电压24/48 V DC 或 110/220 V AC
反馈方式旋转变压器或编码器
与工程师讨论您的 100 W 真空伺服运动轴
请提供腔体压力、温度、负载、速度、工作制、电压、反馈、制动器及辐照要求，以便进行配置评估。
