32 mm 空心孔
通孔在 60 mm 电机机座内形成通畅的中心通道。
SPHYC6022032-10-H-01 60 mm 大孔径空心轴步进电机
大孔径空心轴步进电机
SPHYC6022032-10-H-01 是一款 60 mm 两相大孔径空心轴步进电机，通孔直径 32 mm，机身长度 20 ±0.5 mm，步距角 1.8°，保持转矩 0.17 N·m。
定位精度
高扭转刚度及在减速器整个使用寿命内保持稳定的扭转回程间隙，确保性能始终一致。
紧凑设计
高性能与短机身设计带来高转矩密度
低维护
高质量标准带来更长的使用寿命和维护周期
技术数据
SPHYC6022032-10-H-01 大孔径空心轴步进电机
紧凑型 60 mm 机座中的通畅中心通道
SPHYC6022032-10-H-01 采用 32 mm 空心孔和 60 mm 方形机座，步距角 1.8°，保持转矩 0.17 N·m，适用于紧凑型通轴运动组件。
0.17 N·m 保持转矩
两相电机可为紧凑型定位和旋转保持应用提供可靠的保持转矩。
受控轴向与径向间隙
在 450 g 负载下最大径向间隙为 0.025 mm；在 920 g 负载下最大轴向间隙为 0.075 mm。
工程信息
技术数据
60 mm机座尺寸
32 mm空心孔径
0.17 N·m保持转矩
1.8°基本步距角
电机规格
电气、机械与环境参数
| 参数 | 数值 |
|---|---|
| 相数 | 2 |
| 基本步距角 | 1.8° |
| 空载定位精度 | 最大 ±0.09° |
| 额定相电压 | 2.5 V |
| 额定相电流 | 1.0 A |
| 20°C 时相电阻 | 2.5 Ω ±10% |
| 1 kHz 时相电感 | 4.6 mH ±20% |
| 保持转矩 | 0.17 N·m |
| 电机机身长度 | 20 ±0.5 mm |
| 质量 | 0.3 kg |
| 最大径向间隙 | 450 g 负载下 0.025 mm |
| 最大轴向间隙 | 920 g 负载下 0.075 mm |
| 工作制 | 连续工作 |
| 耐电压 | 500 V DC |
| 绝缘电阻 | 100 MΩ (500 VDC) |
| 绝缘等级（UL） | B |
| 温升 | 80°C |
| 使用寿命 | 至少 5,000 小时 |
| 工作环境温度 | 0°C～+50°C |
| 工作环境湿度 | 20% RH～90% RH |
| 储存环境温度 | −20°C～+70°C |
| 储存环境湿度 | 15% RH～95% RH |
接线数据
引线定义
| 引线颜色 | 相端子 |
|---|---|
| 红色 | A |
| 绿色 | Ā |
| 橙色 | B |
| 蓝色 | B̄ |
两相励磁
励磁顺序
| 步距角 | A | B | Ā | B̄ |
|---|---|---|---|---|
| 1 | + | + | − | − |
| 2 | − | + | + | − |
| 3 | − | − | + | + |
| 4 | + | − | − | + |
| 5 | + | + | − | − |
大孔径电机结构
围绕 32 mm 中心孔的紧凑型运动方案
SPHYC6022032-10-H-01 采用 60 mm 方形安装尺寸和大尺寸中心孔，适用于需要通道穿过电机轴线的设备布局。
- 60 × 60 mm 前端安装尺寸
- 32 mm 空心孔径
- 连续工作制两相步进电机
应用领域
适用于需要通轴空间的紧凑型机构
大孔径空心结构适用于线缆、管路或中心旋转部件需要穿过电机轴线的机械布局。
旋转分度
适用于需要中心通道的紧凑型分度机构。
线缆通轴机构
适用于线缆或管路需穿过旋转中心的运动组件。
检测设备
适用于光学、测量和检测系统的定位模块。
自动化模块
适用于定制自动化设备中的紧凑型旋转模块。
系统集成
机械与电气设计所需的可靠数据
请结合尺寸图和运行参数评估安装、负载条件、接线及环境要求。
机座尺寸60 × 60 mm
电机机身长度20 ±0.5 mm
空心孔32 mm
额定相电流1.0 A
工作制连续工作
工作环境0°C～+50°C
与我们的工程师沟通您的大孔径运动需求。
请提供所需孔径、转矩、负载、速度、安装及环境条件，以便我们协助选型和集成。
精益求精，全新维度
更多信息
部分产品配置可实现短交期。
TP+ HIGH TORQUE 可实现更高的转矩密度和扭转刚度，适用于动态负载变化大且定位精度要求高的应用。
alpha Advanced Line 减速器可提供更高耐久性及食品级润滑方案。
TP+ 适用于中高要求的齿轮齿条协同系统，典型应用包括木材、塑料及复合材料加工、加工中心和自动化设备。
借助 cynapse® 与智能服务，可对传感器数据进行处理、可视化和智能分析，充分释放驱动系统潜力，使数字化生产更快速、更安全、更高效。
相关产品
相关产品
-
大孔径空心轴步进电机

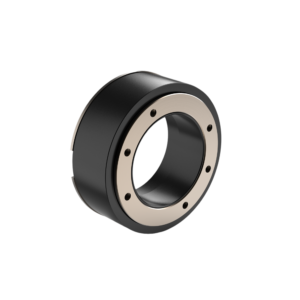

SPHYAM6622440-10-V-02 66 mm 大孔径空心轴步进电机
-
