紧凑型 57 mm 机座
后置电子系统保留紧凑的方形电机接口，适用于安装空间有限的设备。

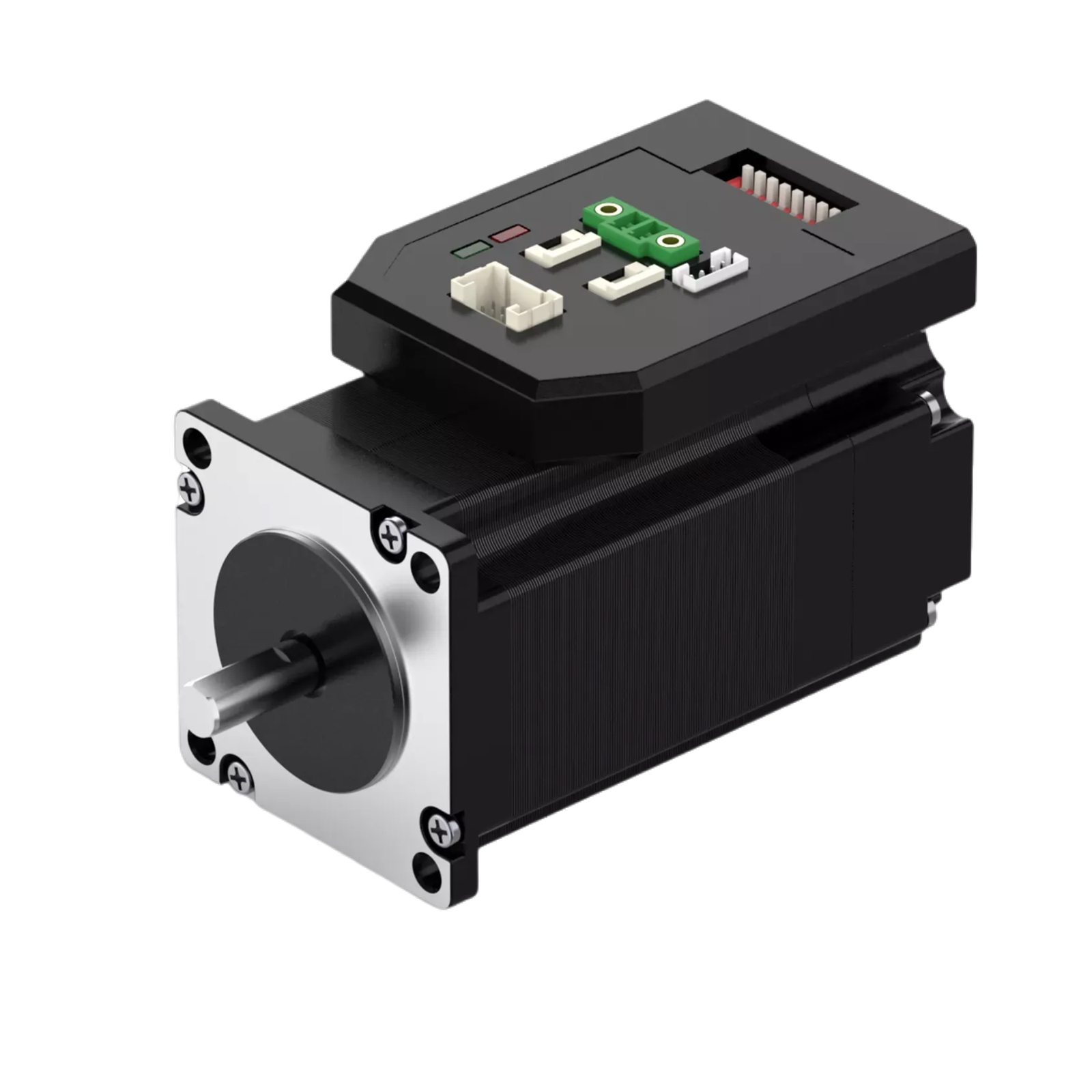

SPBI57RC 57 mm 背包式集成闭环步进电机
背包式集成闭环步进电机
SPBI57RC 是一款 57 mm 背包式集成闭环步进电机，支持 20–40 VDC 供电，峰值输出电流 6 A，并提供四种经验证的电机选项，适用于工业自动化设备。
定位精度
高扭转刚度及在减速器整个使用寿命内保持稳定的扭转回程间隙，确保性能始终一致。
紧凑设计
高性能与短机身设计带来高转矩密度
低维护
高质量标准带来更长的使用寿命和维护周期
技术数据
紧凑型背包式集成
57 mm 背包式组件中的闭环运动控制
57 mm 背包式集成闭环步进电机将紧凑型混合式步进电机与后置驱动电子系统结合。20–40 VDC 供电范围和四种经验证的电机选项适用于注重安装空间的自动化设备。
闭环控制
集成反馈与驱动电子系统支持受控定位，同时减少独立控制元件。
四种电机选项
经验证的 41、51、55 和 76 mm 电机机身长度，对应 0.51 至 1.66 N·m 的保持转矩选项。
工程信息
技术数据
BI57RC 背包式集成闭环步进电机的电气额定值与型号配置。
57 mm机座尺寸
20–40 VDC供电电压
6 Apeak峰值输出电流
12–24 V输入信号电压
电气
电气工作参数
| 参数 | 单位 | 数值 |
|---|---|---|
| 峰值输出电流 | A | 6 |
| 供电电压 | VDC | 20–40 |
| 单端输入信号电压 | V | 12–24 |
| 输出信号逻辑电流最大值 | mA | 100 |
| 输出信号上拉电压最大值 | VDC | 30 |
电机选项
BI57RC 型号选择
四种经验证的配置可选，保持转矩范围为 0.51 至 1.66 N·m。
| 型号 | 步距角 | 引出线 | 电流（A） | 保持转矩（N·m） | 机身长度（mm） |
|---|---|---|---|---|---|
| HD-57H041H-2804 | 1.8° | 4 | 2.80 | 0.51 | 41 |
| HD-57H051H-2804 | 1.8° | 4 | 2.80 | 0.83 | 51 |
| HD-57H055H-2804 | 1.8° | 4 | 2.80 | 1.00 | 55 |
| HD-57H076H-2804 | 1.8° | 4 | 2.80 | 1.66 | 76 |
背包式结构
集成控制，兼顾紧凑的电机占用空间
驱动电子系统安装在 57 mm 电机后端，形成适用于紧凑型设备布局的实用集成轴组件。
- 电机、反馈装置和驱动电子系统集成于一个组件
- 20–40 VDC 供电范围
- 12–24 V 单端输入信号接口
应用领域
专为紧凑型精密自动化而设计
背包式配置适用于需要紧凑电机机座、集成控制和简化设备布线的设备。
实验室自动化
样品处理、加样和紧凑型分析仪器。
精密检测
相机定位、光学调节和计量机构。
半导体设备
辅助传输、对准和紧凑型定位轴。
紧凑型机器人
轻量化轴、末端执行器和分布式自动化模块。
系统集成
经验证的接口，支持设备设计
根据所需保持转矩、机身长度、绕组电流和可用安装空间选择电机配置。
电源20–40 VDC
峰值输出电流6 A
单端输入信号12–24 V
输出信号限制100 mA / 30 VDC 上拉
机械形式57 mm 背包式集成组件
欢迎与我们的工程师讨论紧凑型运动系统需求。
请提供电压、负载、速度、信号和安装要求，以便获得产品选型与集成支持。
精益求精，全新维度
更多信息
部分产品配置可实现短交期。
TP+ HIGH TORQUE 可实现更高的转矩密度和扭转刚度，适用于动态负载变化大且定位精度要求高的应用。
alpha Advanced Line 减速器可提供更高耐久性及食品级润滑方案。
TP+ 适用于中高要求的齿轮齿条协同系统，典型应用包括木材、塑料及复合材料加工、加工中心和自动化设备。
借助 cynapse® 与智能服务，可对传感器数据进行处理、可视化和智能分析，充分释放驱动系统潜力，使数字化生产更快速、更安全、更高效。
相关产品
相关产品
-
背包式集成闭环步进电机

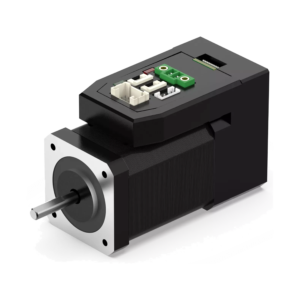

SPBI42RC 42 mm 背包式集成闭环步进电机
