闭环精密控制
闭环位置监测可在动态工况下实现受控运动。

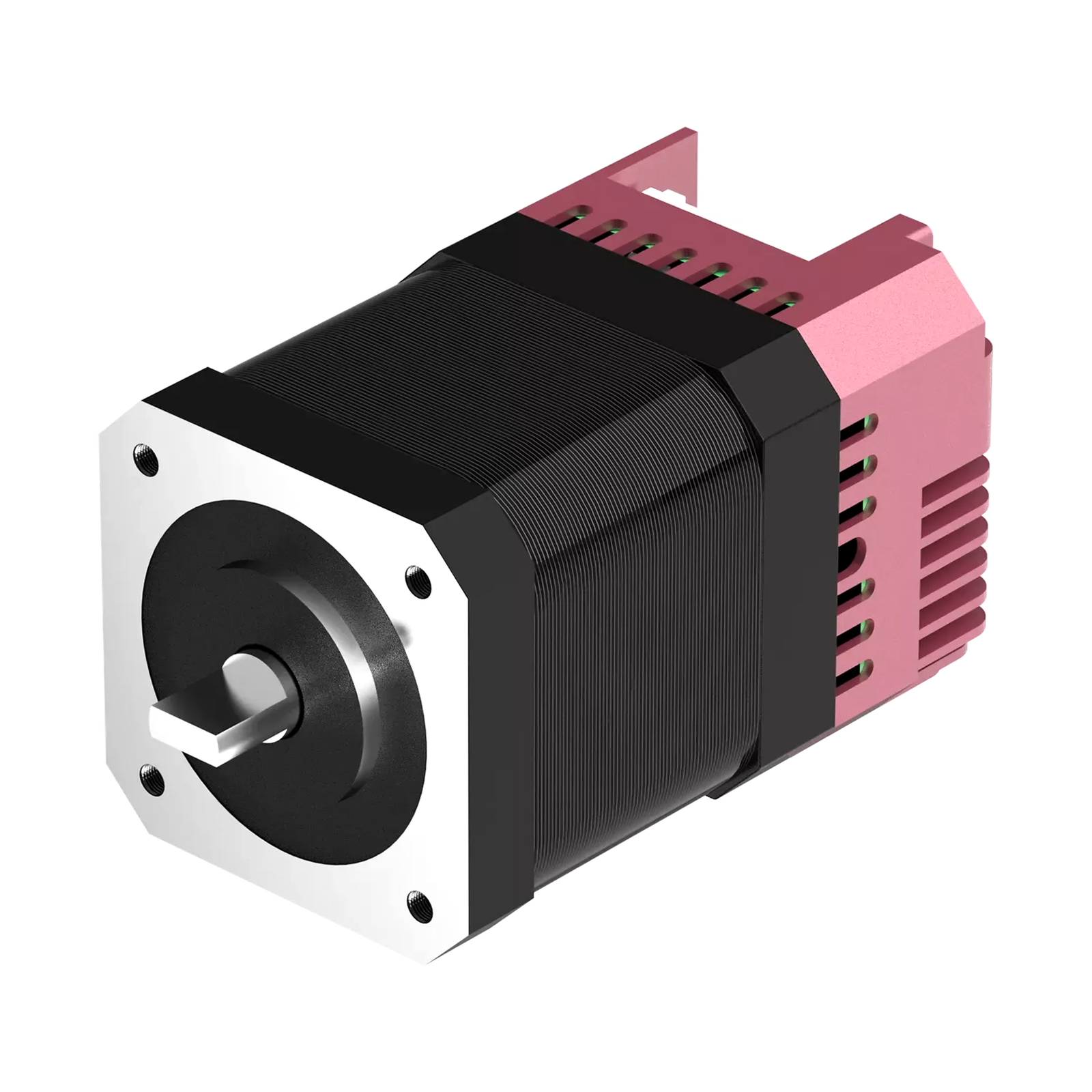

SPAI42RC 42 mm 集成闭环步进电机
一体式集成闭环步进电机
SPAI42RC 是一款 42 mm 集成闭环步进电机，支持 12–24 VDC 供电，最大输出电流 2.2 Apeak，并提供四种电机配置。
定位精度
高扭转刚度及在减速器整个使用寿命内保持稳定的扭转回程间隙，确保性能始终一致。
紧凑设计
高性能与短机身设计带来高转矩密度
低维护
高质量标准带来更长的使用寿命和维护周期
技术数据
专为紧凑型精密运动打造
42 mm 集成结构中的闭环运动控制
AI42RC 是一款 42 mm 集成闭环步进电机，将电机与驱动电子系统集成于紧凑组件中，可减少外部元件数量并节省安装空间。
紧凑集成
42 mm 电机、驱动器和控制器共用一个外壳，可简化控制柜架构并减少元件数量。
宽范围逻辑电平支持
3.3 V 至 24 V 的逻辑输入电平支持与多种设备控制系统集成。
工程信息
技术数据
AI42RC 集成闭环步进电机的电气额定值、电机选项和冷却接口尺寸。
42 mm机座尺寸
12–24 VDC供电电压
2.2 Apeak最大输出电流
3.3–24 V逻辑输入电压
电气
电气工作参数
| 参数 | 单位 | 最小值 | 典型值 | 最大值 |
|---|---|---|---|---|
| 连续输出电流 | Apeak | — | — | 2.2 |
| 供电电压 | V | 12 | 24 | 24 |
| 逻辑输入电压 | V | 3.3 | 5 / 24 | 24 |
| 逻辑输入电流 | mA | 5 | — | 10 |
电机选项
AI42RC 型号选择
四种电机配置可选，保持转矩范围为 0.20 至 0.67 N·m。
| 型号 | 步距角 | 引线 | 电流（A） | 保持转矩（N·m） | 机身长度 L（mm） |
|---|---|---|---|---|---|
| HD-42H033H-0504 | 1.8° | 4 | 0.42 | 0.20 | 33 |
| HD-42H033H-1334 | 1.8° | 4 | 1.33 | 0.23 | 33 |
| HD-42H047H-1504 | 1.8° | 4 | 1.50 | 0.55 | 47 |
| HD-42H057H-1504 | 1.8° | 4 | 1.50 | 0.67 | 57 |
机械集成

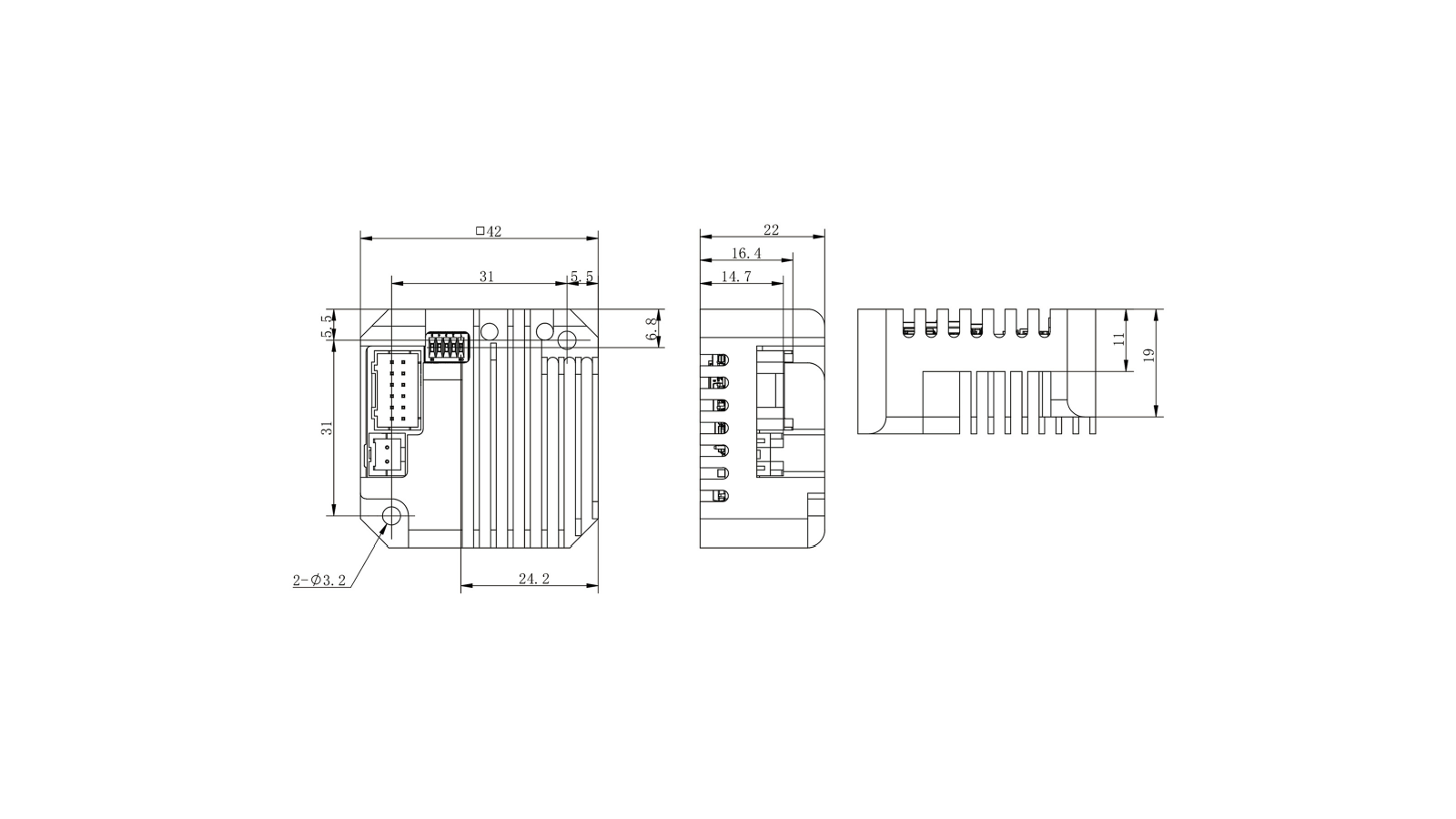

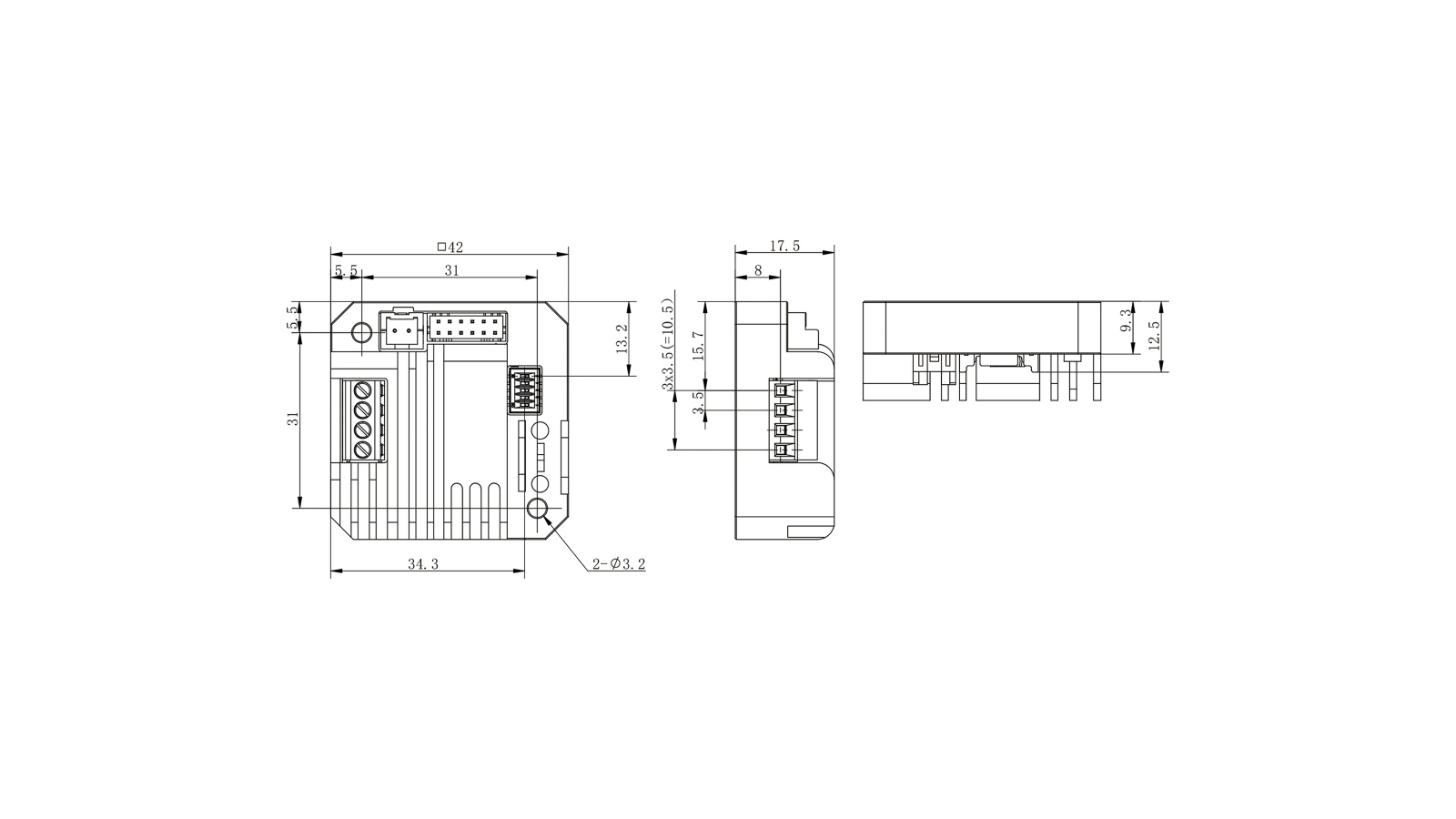

冷却接口尺寸
一体化架构
更强运动能力，更低控制柜复杂度
一体化设计减少独立元件数量和现场布线，为紧凑型精密运动轴提供简洁的平台。
- 电机、驱动电子系统和闭环控制集成于一个单元
- 电源与逻辑 I/O 的紧凑型前端接口
- 四种电机长度，适用于紧凑型设备轴设计
应用领域
面向安装空间有限的精密设备
紧凑的集成结构适用于需要精确定位、简化布线且安装空间受限的自动化系统。
实验室自动化
紧凑型样品处理、分液和分析仪器。
精密检测
摄像头定位、计量平台和光学调节轴。
半导体搬运
用于空间受限环境中的传输、对准和辅助运动系统。
紧凑型机器人
末端执行器、轻量化运动轴和分布式自动化模块。
系统集成
清晰接口，加快设备设计
以产品图纸和电气定义为依据，完成机械布局、线束设计和控制信号规划。
电源12–24 VDC
逻辑输入电平3.3 V / 5 V / 24 V
逻辑输入电流5–10 mA
步距角1.8°
机械形式42 mm 集成电机组件
欢迎与我们的工程师讨论紧凑型运动系统需求。
请提供电压、负载、速度、控制信号和安装要求，以便获得产品选型与集成支持。
