整步行程
2–20 mm 导程选项可在电机 1.8° 整步条件下提供六种经验证的直线位移增量。
高扭转刚度及在减速器整个使用寿命内保持稳定的扭转回程间隙,确保性能始终一致。
高性能与短机身设计带来高转矩密度
高质量标准带来更长的使用寿命和维护周期

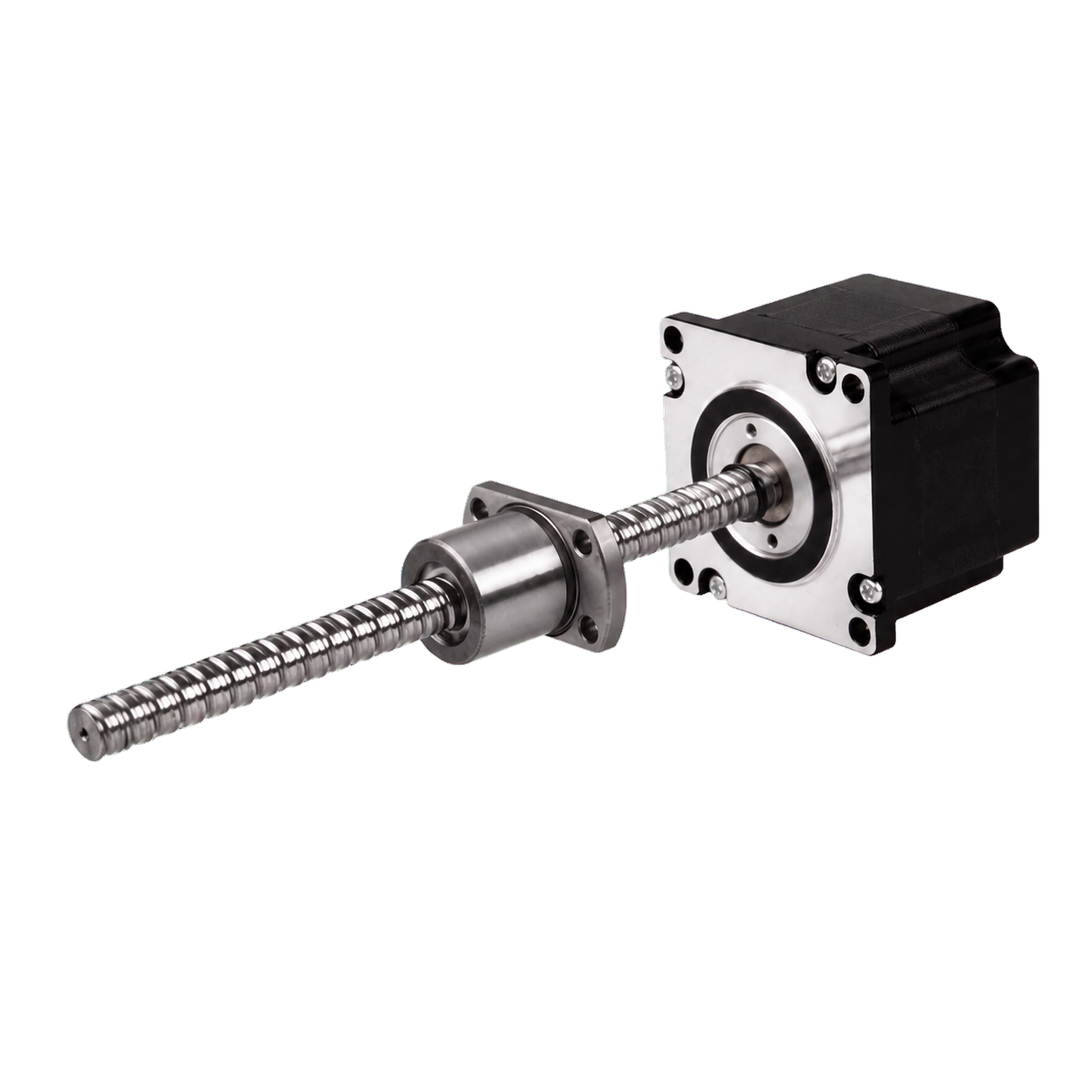

SP57BSA 采用外驱式结构,将 57 mm 混合式步进电机与 C7 滚珠丝杆选项集成。八种丝杆选型覆盖 2–20 mm 导程,适用于需要可选直线行程、速度和推力的导向定位机构。
2–20 mm 导程选项可在电机 1.8° 整步条件下提供六种经验证的直线位移增量。
SCM415H 丝杆轴与螺母结构、HRC58–62 表面硬度以及 0.03 mm 轴向间隙,可支持可重复的导向运动。
所提供的双叠厚推力-速度曲线表明,在标注的 40 VDC 测试条件下,建议负载上限为 910 N。
| 电机类型 | 电压 | 电流(RMS) | 电阻 | 电感 | 引线 | 机身长度 |
|---|---|---|---|---|---|---|
| 23E2120 | 3.5 V | 2.0 A | 1.75 Ω | 4.1 mH | 4 | 45 mm |
| 23E2130 | 2.4 V | 3.0 A | 0.8 Ω | 1.7 mH | 4 | 45 mm |
| 23E2225 | 5.0 V | 2.5 A | 2.0 Ω | 5.2 mH | 4 | 65 mm |
| 23E2240 | 2.8 V | 4.0 A | 0.7 Ω | 2.0 mH | 4 | 65 mm |
| 丝杆型号 | 导程 | 每 1.8° 步距行程 | 滚珠直径 | 螺纹头数 | 方向 | 根径 | 循环数 | 材料 | 硬度 | 防护等级 | 精度 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1002 | 2 mm | 0.01 mm | Ø1.5075 mm | 1 | 右旋 | Ø8.6 mm | 3.7 × 1 | SCM415H | HRC58–62 | 防锈油 | C7 |
| 1004 | 4 mm | 0.02 mm | Ø2.0 mm | — | 右旋 | Ø8.2 mm | 2.7 × 1 | SCM415H | HRC58–62 | 防锈油 | C7 |
| 1005 | 5 mm | 0.025 mm | Ø2.0 mm | — | 右旋 | Ø8.2 mm | 2.7 × 1 | SCM415H | HRC58–62 | 防锈油 | C7 |
| 1010 | 10 mm | 0.05 mm | Ø2.0 mm | 2 | 右旋 | Ø8.4 mm | 1.6 × 2 | SCM415H | HRC58–62 | 防锈油 | C7 |
| 1015 | 15 mm | 0.075 mm | Ø2.0 mm | 2 | 右旋 | Ø8.4 mm | 1.6 × 2 | SCM415H | HRC58–62 | 防锈油 | C7 |
| 1020 | 20 mm | 0.1 mm | Ø1.5075 mm | 4 | 右旋 | Ø8.7 mm | 0.7 × 4 | SCM415H | HRC58–62 | 防锈油 | C7 |
| 1202 | 2 mm | 0.01 mm | Ø1.5075 mm | — | 右旋 | Ø10.6 mm | 3.7 × 1 | SCM415H | HRC58–62 | 防锈油 | C7 |
| 1210 | 10 mm | 0.05 mm | Ø2.381 mm | — | 右旋 | Ø10.2 mm | 1.7 × 2 | SCM415H | HRC58–62 | 防锈油 | C7 |
| 螺母规格 | A | B | C | D | H | W | X | E | 定位精度 | 总跳动 | 轴向间隙 | 额定动载荷 | 额定静载荷 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BS1002 | 40 | 5 | 24 | 23 | 25 | 32 | 4.5 | — | ±0.05 mm | 0.12 mm | 0.03 mm | 2,700 N | 5,300 N |
| BS1004 | 41 | 5 | 28 | 24 | 26 | 33 | 4.5 | — | ±0.05 mm | 0.12 mm | 0.03 mm | 3,000 N | 5,200 N |
| BS1005 | 40 | 5 | 26 | 23 | 25 | 32 | 4.5 | — | ±0.05 mm | 0.12 mm | 0.03 mm | 3,000 N | 5,200 N |
| BS1010 | 40 | 5 | 24 | 23 | 25 | 32 | 4.5 | 6 | ±0.05 mm | 0.12 mm | 0.03 mm | 3,300 N | 5,900 N |
| BS1015 | 40 | 5 | 33 | 23 | 25 | 32 | 4.5 | 6 | ±0.05 mm | 0.12 mm | 0.03 mm | 3,300 N | 6,400 N |
| BS1020 | 37 | 5 | 23 | 20 | 22 | 29 | 4.5 | 5 | ±0.05 mm | 0.12 mm | 0.03 mm | 2,100 N | 4,000 N |
| BS1202 | 42 | 5 | 24 | 25 | 27 | 34 | 4.5 | — | ±0.05 mm | 0.12 mm | 0.03 mm | 3,000 N | 6,400 N |
| BS1210 | 41 | 5 | 30 | 24 | 26 | 33 | 4.5 | 9.5 | ±0.05 mm | 0.12 mm | 0.03 mm | 5,100 N | 9,800 N |
| 丝杆组件长度 | 电机长度 | 前端台阶 | 机座 | 安装孔间距 | 前端止口 | 安装孔 | 引线 | |
|---|---|---|---|---|---|---|---|---|
| 参考尺寸 | 100 ±1 mm | L ±0.5 mm | 1.5 ±0.2 mm | □56.2 mm | □47.14 ±0.25 mm | Ø38.10 mm | 4 × Ø5.2 通孔 | 320 +20 mm,4 根引线,AWG 22 |



移动丝杆与应用端导向机构配合工作,电机保持固定。请根据所需行程和负载曲线选择绕组、丝杆直径与导程、丝杆长度和端部加工。

导向定位轴、工装调节和夹具移动。
样品处理、加注和仪器定位机构。
测量设备中的相机、镜头和传感器定位。
夹爪调节以及需要可配置行程的紧凑型直线机构。
请结合所选绕组、丝杆导程、推力-速度曲线、导向方式、行程、工作周期和热工况核对运行点。
请提供所需行程、负载、目标速度、定位增量、工作周期、导向方式和丝杆端部图纸,以便进行配置支持。
