SP28ZWWC52 28 mm 无刷空心杯直流电机

通用工业空心杯无刷直流电机
SP28ZWWC52 是一款 28 mm 无刷空心杯直流电机，提供 12–48 V 绕组选项，额定转矩为 32–50 mN·m，额定转速最高 8,430 rpm，适用于紧凑型精密驱动系统。
SP28ZWWC52 28 mm 无刷空心杯直流电机

技术详情

更多信息

相关产品

申请咨询

定位精度

高扭转刚度及在减速器整个使用寿命内保持稳定的扭转回程间隙，确保性能始终一致。

紧凑设计

高性能与短机身设计带来高转矩密度

低维护

高质量标准带来更长的使用寿命和维护周期

技术数据

28 mm 无刷空心杯直流电机

紧凑型 28 mm 机身，运行平稳的无刷驱动性能

SP28ZWWC52 28 mm 无刷空心杯直流电机采用无槽转子结构和霍尔反馈，实现灵敏的电子换相。五种经验证的绕组配置覆盖 12–48 V 工作电压，适用于紧凑型精密驱动系统。

28 mm

紧凑型电机直径

圆柱形 28 mm 机身适用于安装空间受限的设备。

8,430 rpm

高速额定运行

可选绕组的额定转速最高可达 8,430 rpm，同时保持平稳响应。

50 mN·m

额定转矩范围

24 V 双极对配置可提供最高 50 mN·m 的额定转矩。

工程数据

电气与机械规格

28 mm电机尺寸
12–48 V额定电压
32–50 mN·m额定转矩
6,970–8,430 rpm额定转速
电机选型

SP28ZWWC52 绕组规格参数

参数 单位 28ZWWC52 / 12 V 28ZWWC52 / 24 V 28ZWWC52 / 36 V 28ZWWC52 / 48 V 28ZWWC52 / 24 V（2 对极）
极对数 — 1 1 1 1 2
相电阻 Ω 0.52 1.7 4.3 6.6 1.6
相电感 mH 0.0495 0.178 0.42 0.77 0.13
绕组接法 — 星形接法 星形接法 星形接法 星形接法 星形接法
绝缘等级 — B B B B B
工作制 — S2 S2 S2 S2 S2
反馈方式 — 霍尔元件 霍尔元件 霍尔元件 霍尔元件 霍尔元件
换相角 — 120° 120° 120° 120° 120°
耐电压 — 500 VAC / 1 kHz / 1 mA / 1 s 500 VAC / 1 kHz / 1 mA / 1 s 500 VAC / 1 kHz / 1 mA / 1 s 500 VAC / 1 kHz / 1 mA / 1 s 500 VAC / 1 kHz / 1 mA / 1 s
绝缘电阻 — 100 MΩ / 500 VDC 100 MΩ / 500 VDC 100 MΩ / 500 VDC 100 MΩ / 500 VDC 100 MΩ / 500 VDC
重量 g 170 170 170 170 170
额定电压 V 12 24 36 48 24
额定功率 W 30 34 35 35 37
额定转矩 mN·m 32 32 32 34 50
额定转速 rpm 6,970 8,430 8,370 8,340 7,000
额定电流 A 3.13 1.69 1.17 0.86 2
空载转速 rpm 9,270 9,680 9,500 9,400 8,500
空载电流 A 0.2 0.11 0.084 0.061 0.12
电机效率 % 80 84 83 85 81.5
噪声 dB <50 <50 <50 <50 <50
热阻 K/W 0.67 0.69 0.73 0.64 0.7
热时间常数 s 1,200 1,200 1,080 1,100 880
环境温度 °C 23 24 27 25 21.2
绕组最高温度 °C 43.2 47.3 52.5 47.4 46.7
转矩常数 mN·m/A 10.24 18.97 27.32 39.63 25
反电动势常数（峰值） V/Krpm 1.52 2.81 4.04 5.87 3.7
反电动势常数（有效值） V/Krpm 1.07 1.99 2.86 4.15 2.62
峰值转矩 mN·m 236.31 267.87 228.72 288.25 375
最大电流 A 23 14 8 7 15
转子惯量 g·cm² 10.2 10.2 10.2 10.2 10.2
机械时间常数 ms 5.06 4.82 5.88 4.29 2.61
端盖 — 不锈钢 不锈钢 不锈钢 不锈钢 不锈钢
轴承 — 深沟球轴承 深沟球轴承 深沟球轴承 深沟球轴承 深沟球轴承
磁钢 — 烧结钕铁硼 烧结钕铁硼 烧结钕铁硼 烧结钕铁硼 烧结钕铁硼
轴 — 碳钢 碳钢 碳钢 碳钢 碳钢
技术图纸

外形尺寸与性能特性

SP28ZWWC52 28 mm 无刷空心杯直流电机尺寸
电机尺寸、轴端几何尺寸、安装特征及引线布置。
效率（%）电流（A）输出功率（W）转速（r/min）
双极对 · 24 VDC

SP28ZWWC52 24 V 2 对极性能曲线

24 V 双极对配置下效率、电流、输出功率及转速随转矩变化的特性。
效率（%）电流（A）输出功率（W）转速（r/min）
单极对 · 36 VDC

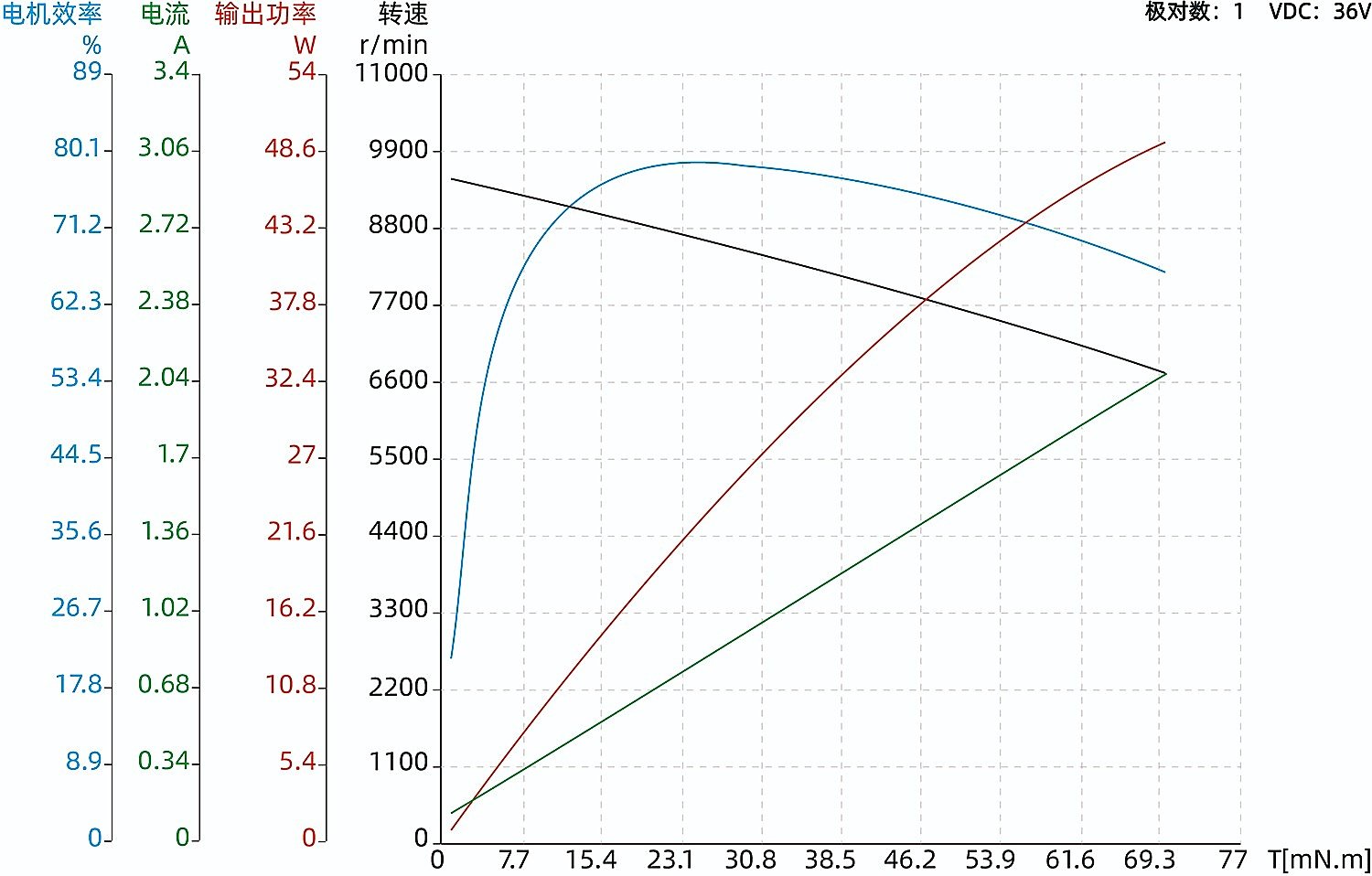

SP28ZWWC52 36 V 1 对极性能曲线

36 V 单极对配置下效率、电流、输出功率及转速随转矩变化的特性。
紧凑型运动

空心杯结构，实现快速平稳响应

无槽磁路可降低齿槽效应引起的转矩脉动，低转子惯量可支持快速加减速。霍尔反馈与 120° 换相便于与兼容的无刷控制器集成。

  • 五种经验证的 12–48 V 绕组配置
  • 霍尔元件反馈，120° 换相
  • 深沟球轴承与不锈钢端盖
SP28ZWWC52 28 mm 无刷空心杯直流电机
应用领域

需要紧凑型高响应运动的精密设备

01

医疗设备

适用于需要平稳、高响应无刷驱动的紧凑型泵和仪器。

02

机器人

适用于直径受限的小型关节、夹爪及移动机构。

03

精密仪器

适用于光学、实验室及测量设备的低噪声驱动。

04

微型伺服系统

适用于紧凑型定位与自动化组件的快速随动运动。

集成数据

选型与安装信息

请根据电源电压、所需转矩-转速工作点、工作制、控制器及热环境选择绕组。

系列SP28ZWWC52
机身直径28 mm
额定电压范围12–48 VDC
额定工作范围32–50 mN·m，6,970–8,430 rpm
工作制S2
反馈方式霍尔元件
绕组接法星形接法

沟通您的 28 mm 驱动需求

请提供所需转速、转矩、电压、工作制、控制器及安装限制，以便我们提供配置支持。

联系我们

浏览更多精密微型电机与执行器

浏览更多紧凑型无刷空心杯驱动平台。

查看相关产品

联系我们

想进一步了解我们的解决方案吗？
我们很乐意根据您的具体要求提供专业的一对一建议。

前往联系表单
