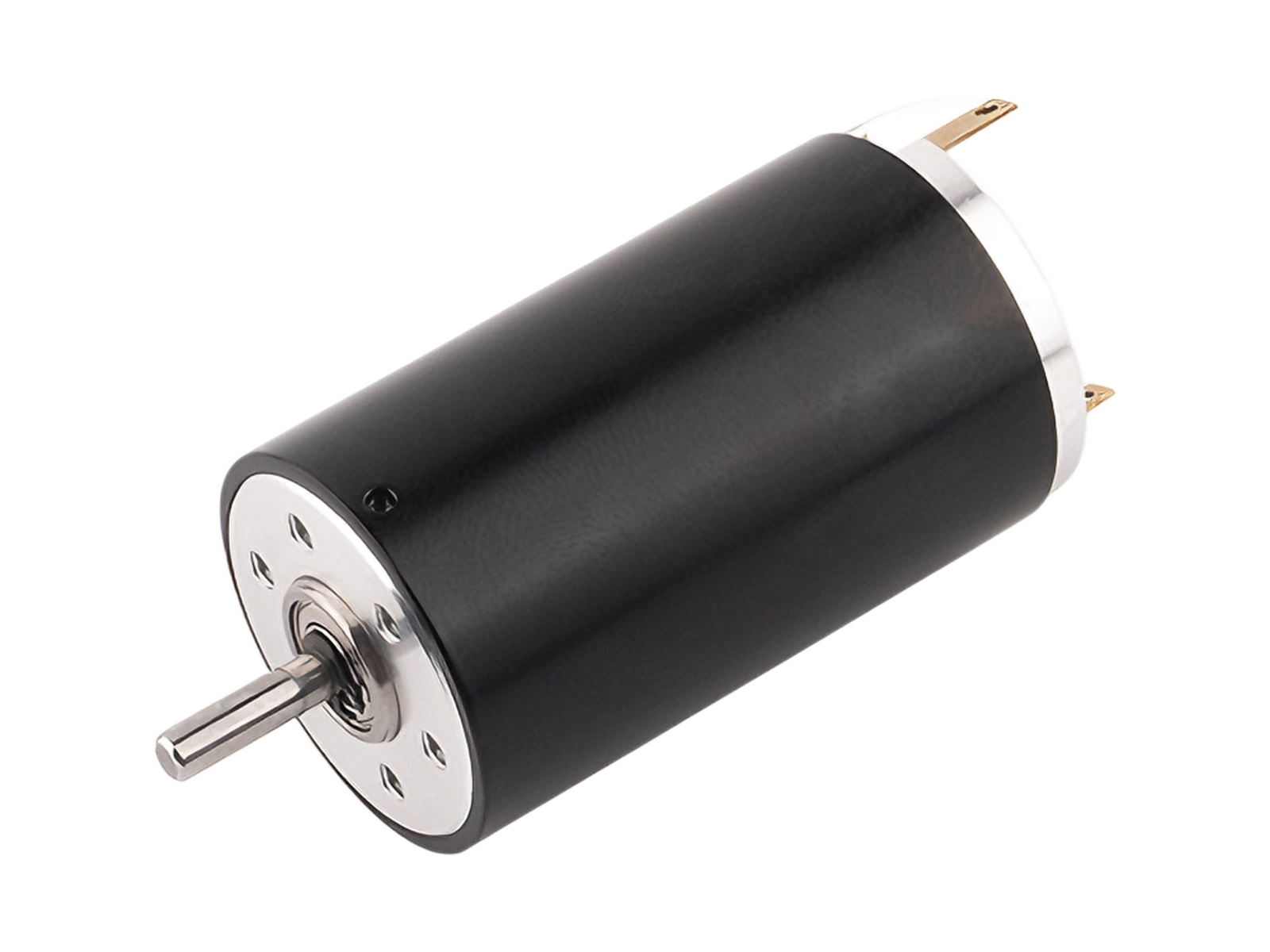

SP25ZYCC43-2 25 mm 有刷空心杯直流电机

有刷空心杯直流电机

紧凑型 25 mm 有刷空心杯直流电机，采用 24 VDC 绕组，空载转速 11,000 rpm，连续转矩 30 mN·m，配备石墨电刷。

技术详情

更多信息

定位精度

高扭转刚度及在减速器整个使用寿命内保持稳定的扭转回程间隙，确保性能始终一致。

紧凑设计

高性能与短机身设计带来高转矩密度

低维护

高质量标准带来更长的使用寿命和维护周期

技术数据

25 mm 有刷空心杯直流电机

紧凑型 24 VDC 驱动，空心杯结构实现高速响应

SP25ZYCC43-2 25 mm 有刷空心杯直流电机采用无铁芯转子、24 VDC 绕组和石墨电刷换向。额定参数包括 11,000 rpm 空载转速、30 mN·m 最大连续转矩和 88% 最大效率。

无铁芯

空心杯转子设计

无铁芯绕组结构可降低转子惯量，使紧凑型运动系统能够快速响应加速和减速。

25 mm

紧凑型圆柱机身

25 mm 电机机身为安装空间受限的旋转机构提供明确的轴端与安装接口。

30 mN·m

连续转矩能力

最大连续转矩为 30 mN·m，最大连续转速为 10,000 rpm。

工程数据

电气与机械规格

25 mm电机直径

24 VDC额定电压

11,000 rpm空载转速

30 mN·m连续转矩

性能数据

25ZYCC43-2 规格参数

参数	单位	25ZYCC43-2
电机型号	–	25ZYCC43-2
额定电压	V	24
空载转速	rpm	11,000
空载电流	A	0.18
最大连续转矩	mN·m	30
最大连续转速	rpm	10,000
最大连续电流	A	1.8
最大效率	%	88
峰值转矩	mN·m	270
最大电流	A	13
端子电阻	Ω	1.8
电机电感	mH	0.22
转矩常数	mN·m/A	20.3
反电动势常数	rpm/V	473
转速常数	rpm/mN·m	41.75
转子惯量	g·cm²	14.9
机械时间常数	ms	6.5
绝缘等级	–	F / 155 °C
空载时外壳至环境热阻	K/W	15
环境温度	°C	−20～65
空载时绕组最高温度	°C	155
电刷类型	–	石墨电刷
换向器片数	–	11
重量	g	105

机械图纸与性能曲线

外形尺寸与性能特性

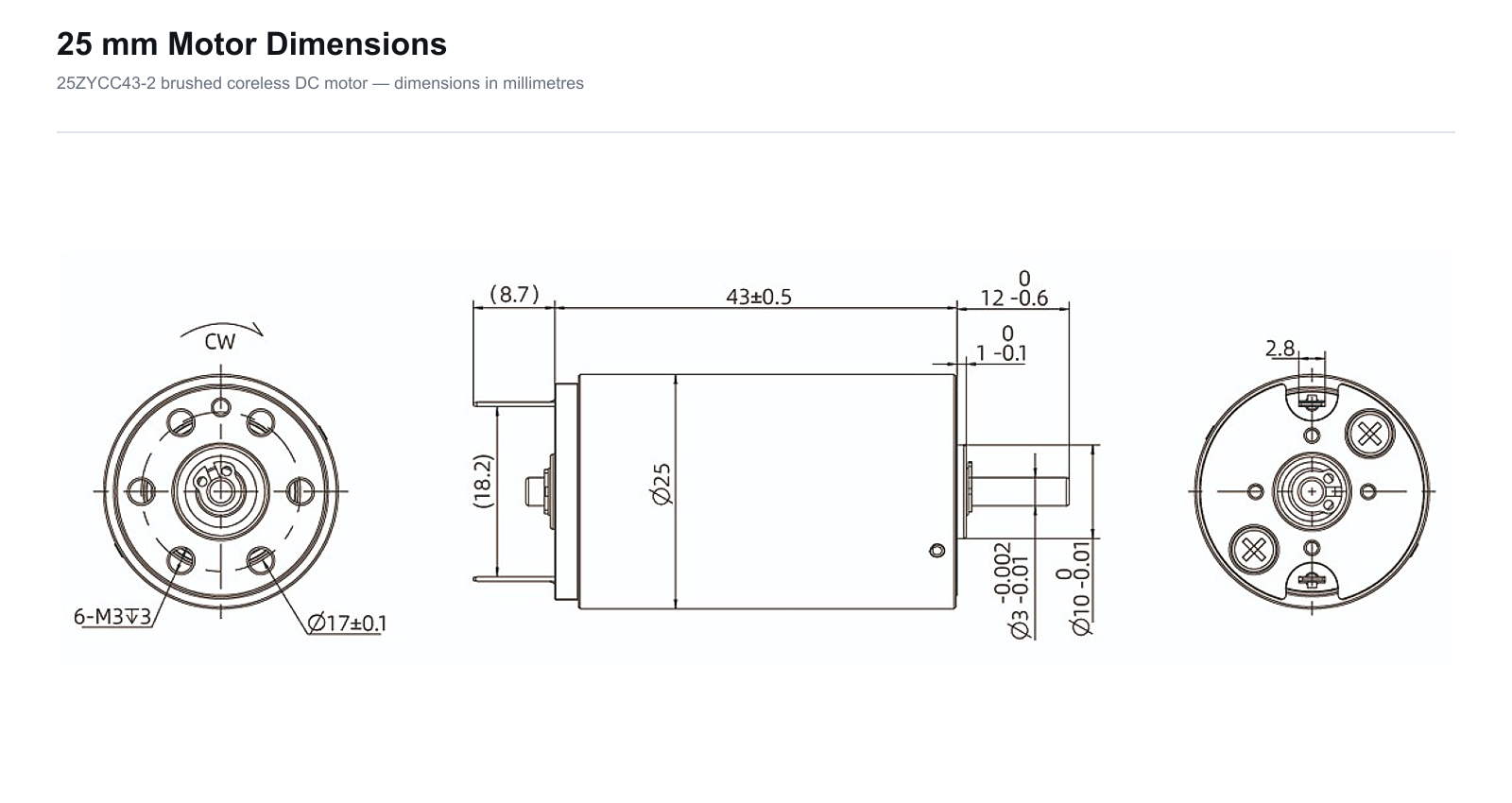

SP25ZYCC43-2 25 mm 电机尺寸 — 25ZYCC43-2 电机尺寸、轴端公差与安装接口。

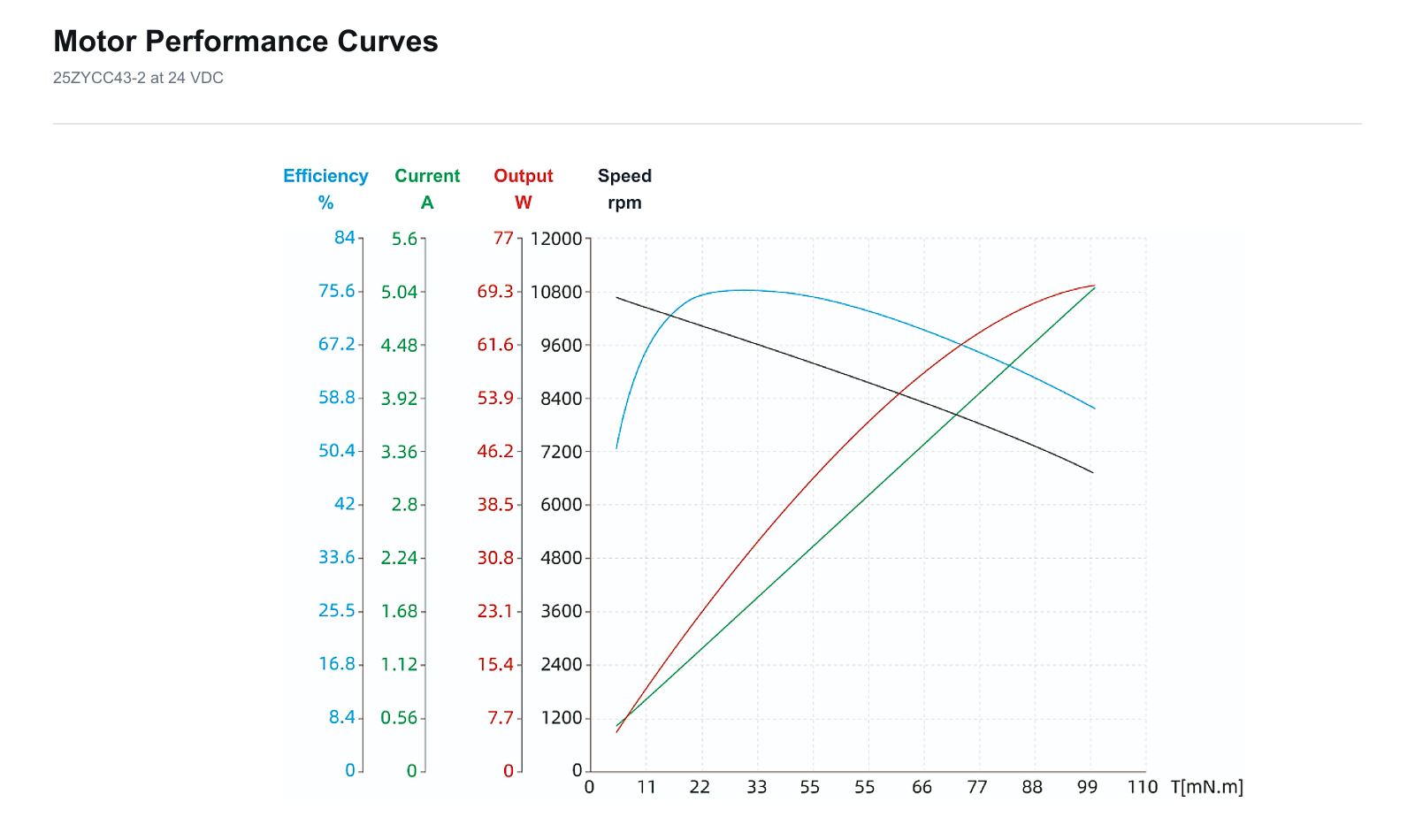

SP25ZYCC43-2 电机性能曲线 — 25ZYCC43-2 在 24 VDC 条件下的效率、电流、输出功率和转速曲线。

紧凑型旋转运动

空心杯结构，实现灵敏驱动响应

无铁芯转子结构使紧凑型 25 mm 电机能够快速响应转速变化。24 VDC 绕组、石墨电刷换向和明确的轴端几何尺寸，为电气与机械集成提供清晰接口。

25 mm 圆柱形电机机身
24 VDC 额定绕组
石墨电刷，11 片换向器

应用领域

面向精密机构的紧凑型电机平台

医疗设备

适用于重视安装空间、低惯量和快速控制响应的紧凑型旋转机构。

机器人

适用于需要紧凑型电机、明确轴端接口和 24 VDC 电源的驱动与调节功能。

精密仪器

适用于测量、定位和实验室设备中安装空间受限的驱动功能。

OEM 设备

适用于电机选型时需要综合评估负载、转速、工作周期和热条件的定制设备。

配置数据

选型与集成信息

最终选型前，请确认负载工作点、工作周期、控制器、轴连接方式和散热路径。

电机型号25ZYCC43-2

额定电压24 VDC

机身直径25 mm

环境温度−20～65 °C

绝缘等级F / 155 °C

电刷系统石墨电刷，11 片换向器

重量105 g

沟通您的 25 mm 电机需求

请提供负载、转速、工作周期、控制器、安装空间和轴端接口信息，以便进行应用评估。
