无铁芯
空心杯转子设计
无铁芯绕组结构可降低旋转质量，使紧凑型驱动机构能够快速响应转速变化。

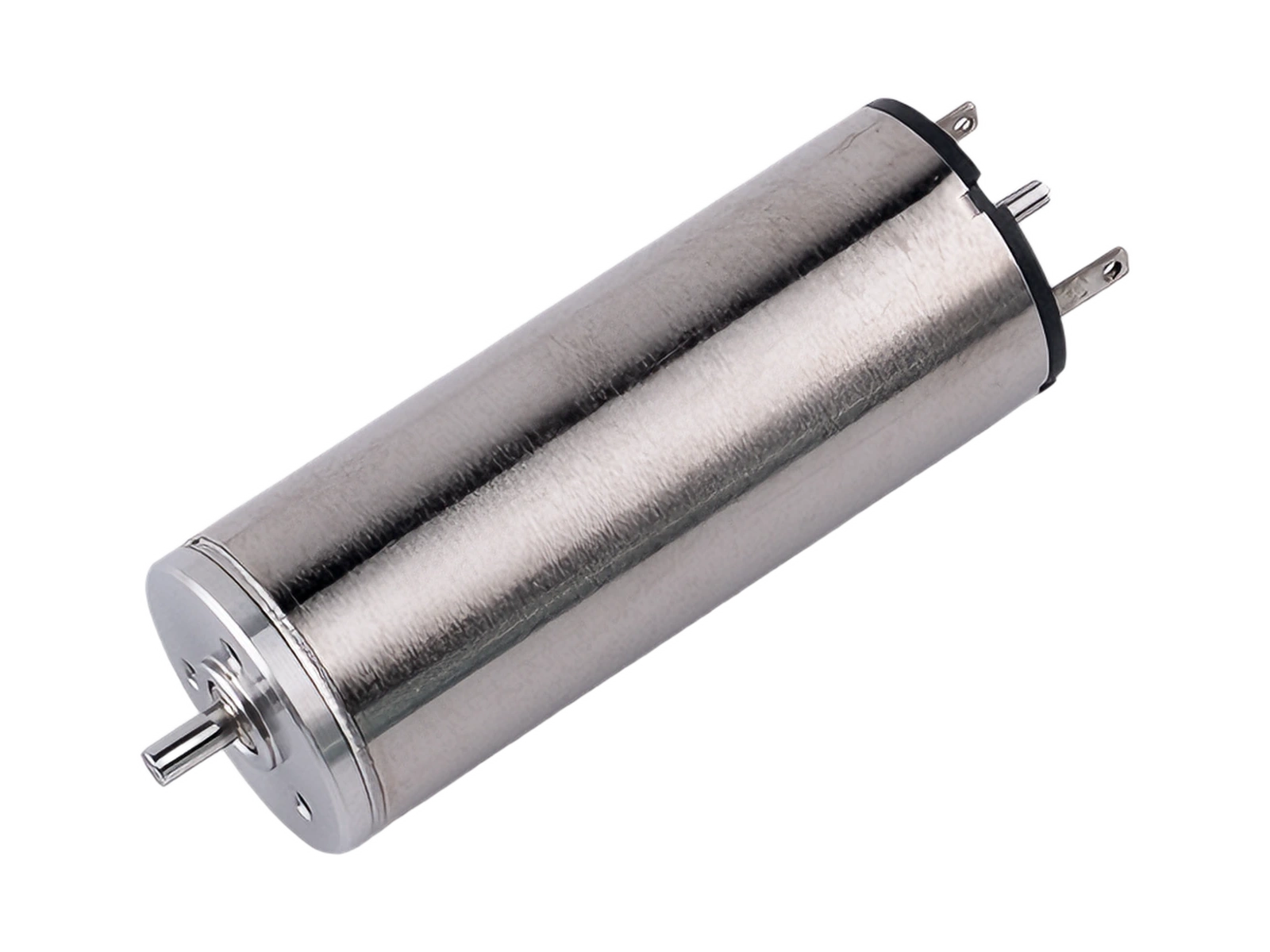

SP16ZYCC40-1 16 mm 有刷空心杯直流电机
有刷空心杯直流电机
紧凑型 16 mm 有刷空心杯直流电机，采用 24 VDC 绕组，空载转速 6,600 rpm，连续转矩 10.7 mN·m，配备石墨电刷。
定位精度
高扭转刚度及在减速器整个使用寿命内保持稳定的扭转回程间隙，确保性能始终一致。
紧凑设计
高性能与短机身设计带来高转矩密度
低维护
高质量标准带来更长的使用寿命和维护周期
技术数据
16 mm 有刷空心杯直流电机
紧凑型 24 VDC 驱动，空心杯性能响应迅速
SP16ZYCC40-1 16 mm 有刷空心杯直流电机采用无铁芯转子、紧凑型圆柱机身、24 VDC 绕组和石墨电刷换向。其运行参数包括 6,600 rpm 空载转速和 10.7 mN·m 最大连续转矩。
16 mm
紧凑型圆柱机身
16 mm 电机机身占用空间小，并提供明确的轴端与安装接口。
10.7 mN·m
连续转矩能力
最大连续转矩为 10.7 mN·m，最大连续转速为 4,600 rpm。
工程数据
电气与机械规格
16ZYCC40-1 配置采用 24 VDC 绕组、石墨电刷和 7 片换向器，机身直径为 16 mm。
16 mm电机直径
24 VDC额定电压
6,600 rpm空载转速
10.7 mN·m连续转矩
性能数据
16ZYCC40-1 规格参数
| 参数 | 单位 | 16ZYCC40-1 |
|---|---|---|
| 电机型号 | – | 16ZYCC40-1 |
| 额定电压 | V | 24 |
| 空载转速 | rpm | 6,600 |
| 空载电流 | mA | 12 |
| 最大连续转矩 | mN·m | 10.7 |
| 最大连续转速 | rpm | 4,600 |
| 最大连续电流 | A | 0.37 |
| 最大效率 | % | 78 |
| 峰值转矩 | mN·m | 40 |
| 最大电流 | A | 1.1 |
| 端子电阻 | Ω | 22.6 |
| 电机电感 | mH | 1.46 |
| 转矩常数 | mN·m/A | 35.5 |
| 反电动势常数 | rpm/V | 274 |
| 转速常数 | rpm/mN·m | 163 |
| 转子惯量 | g·cm² | 2.8 |
| 机械时间常数 | ms | 5.02 |
| 绝缘等级 | – | F / 155 °C |
| 空载时外壳至环境热阻 | K/W | 21 |
| 环境温度 | °C | −20～65 |
| 空载时绕组最高温度 | °C | 155 |
| 电刷类型 | – | 石墨电刷 |
| 换向器片数 | – | 7 |
| 重量 | g | 45 |

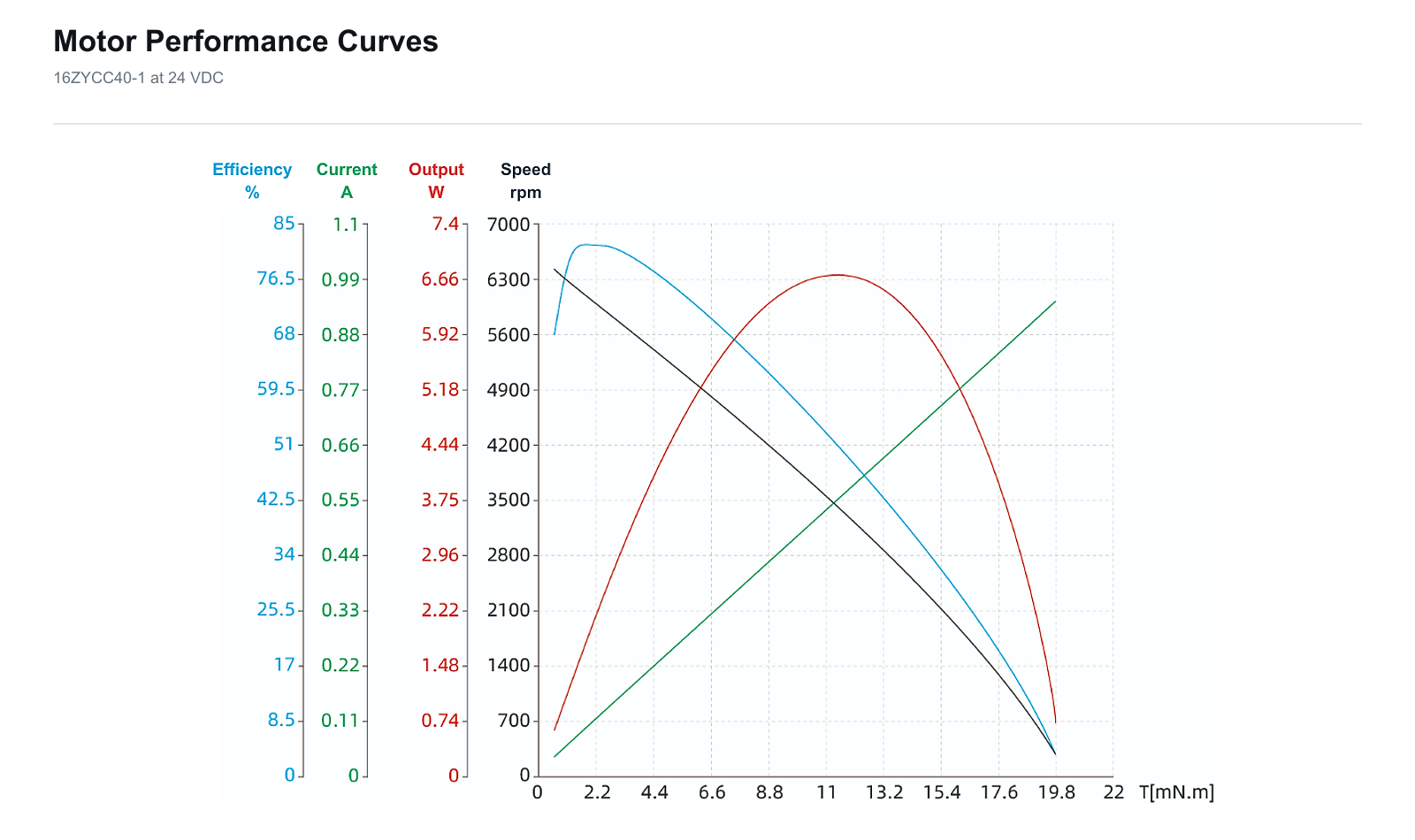

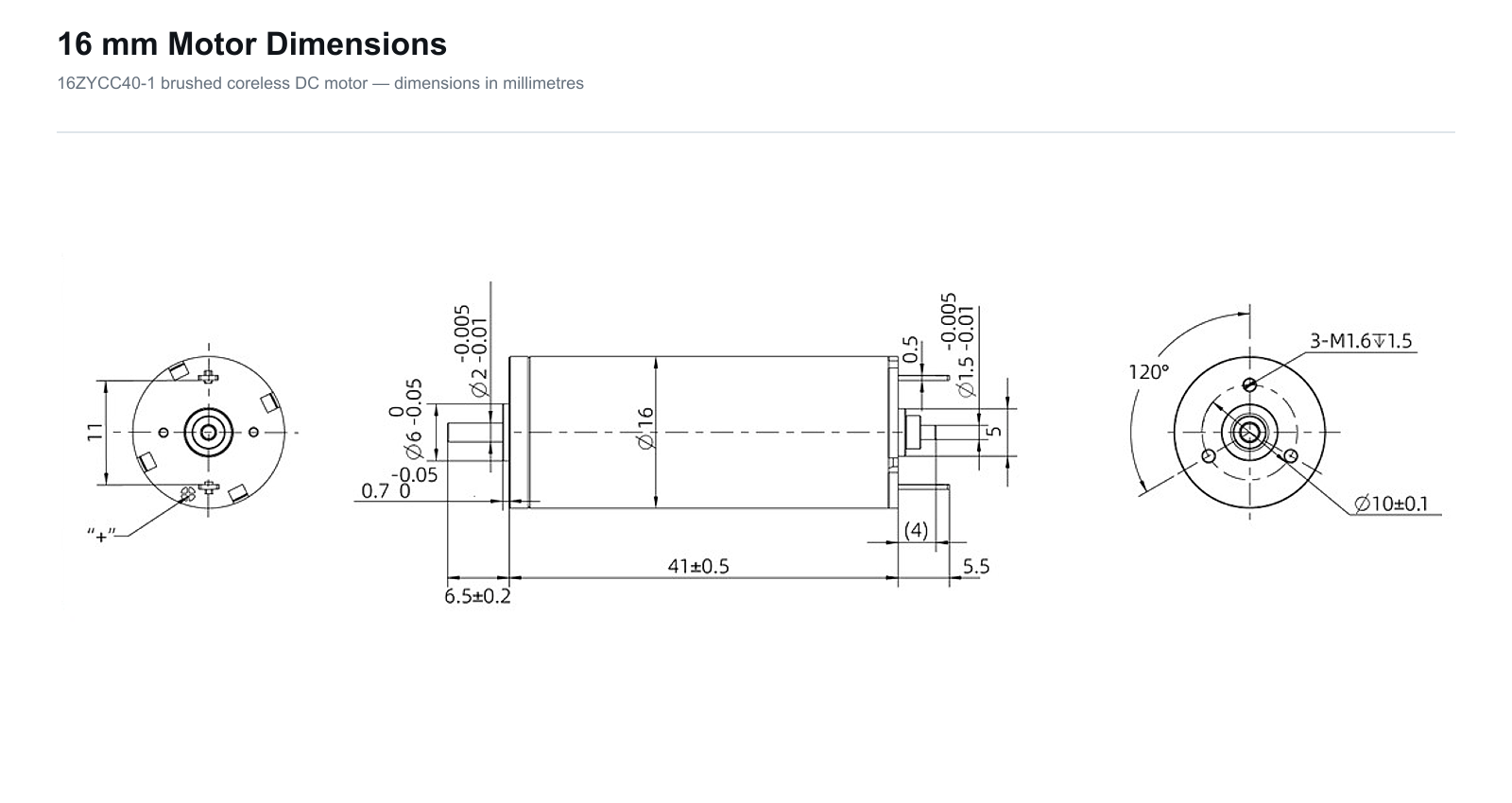

机械图纸与性能曲线
外形尺寸与性能特性
紧凑型旋转运动
空心杯结构，实现灵敏驱动响应
无铁芯转子结构使紧凑型 16 mm 电机能够快速加速和减速。24 VDC 绕组、石墨电刷换向和明确的轴端几何尺寸，为电气与机械集成提供清晰接口。
- 16 mm 圆柱形电机机身
- 24 VDC 额定绕组
- 石墨电刷，7 片换向器
应用领域
面向精密机构的紧凑型电机平台
紧凑型自动化设备
适用于采用 24 VDC 电源的小型旋转、调节和搬运机构。
精密仪器
适用于安装空间受限、需要紧凑型圆柱电机和明确轴端接口的驱动功能。
快速响应机构
适用于需要空心杯结构低转子惯量和动态响应能力的应用。
OEM 设备
适用于选型时需要综合评估电压、负载、转速、工作周期和热条件的定制设备。
配置数据
选型与集成信息
最终选型前，请确认负载工作点、工作周期、控制器、轴连接方式和散热路径。
电机型号16ZYCC40-1
额定电压24 VDC
机身直径16 mm
环境温度−20～65 °C
绝缘等级F / 155 °C
电刷系统石墨电刷，7 片换向器
重量45 g
沟通您的 16 mm 电机需求
请提供负载、转速、工作周期、控制器、安装空间和轴端接口信息，以便进行应用评估。
精益求精，全新维度
更多信息
部分产品配置可实现短交期。
TP+ HIGH TORQUE 可实现更高的转矩密度和扭转刚度，适用于动态负载变化大且定位精度要求高的应用。
alpha Advanced Line 减速器可提供更高耐久性及食品级润滑方案。
TP+ 适用于中高要求的齿轮齿条协同系统，典型应用包括木材、塑料及复合材料加工、加工中心和自动化设备。
借助 cynapse® 与智能服务，可对传感器数据进行处理、可视化和智能分析，充分释放驱动系统潜力，使数字化生产更快速、更安全、更高效。
相关产品
相关产品
-
有刷空心杯直流电机
SP40ZYCC72-2 40 mm 有刷空心杯直流电机
-
有刷空心杯直流电机
SP25ZYCC43-2 25 mm 有刷空心杯直流电机
-
有刷空心杯直流电机
SP10ZYCC25P 10 mm 有刷空心杯直流电机
-
有刷空心杯直流电机

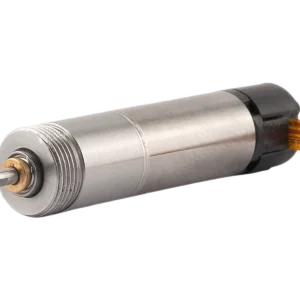

SP8ZYCC24P 8 mm 有刷空心杯直流电机
